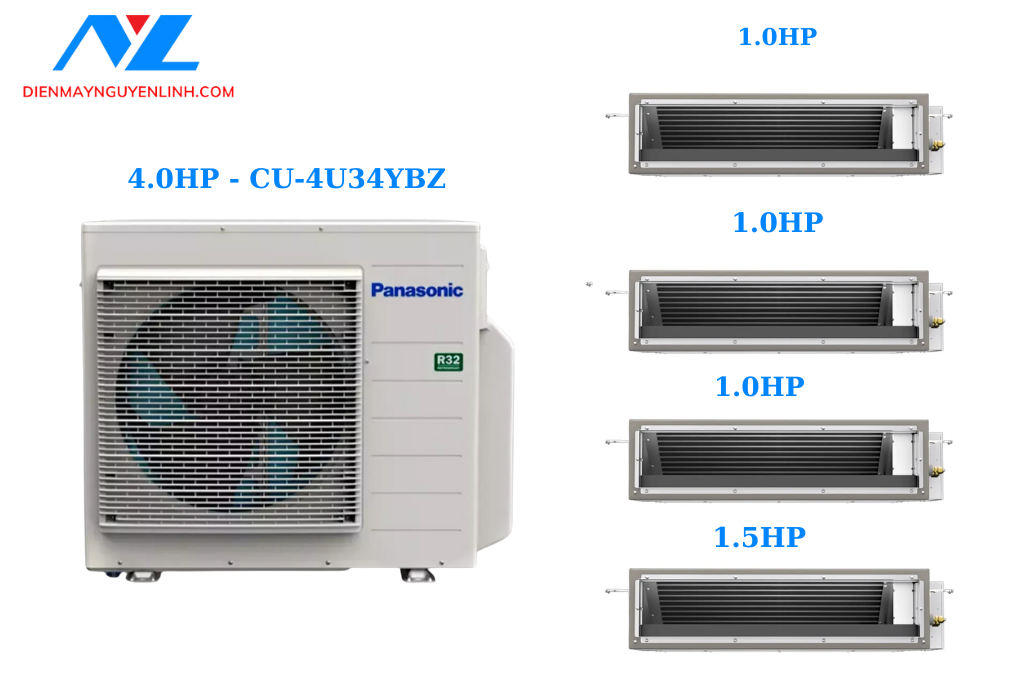

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU9YD3Z + CS-MU9YD3Z + CS-MU12YD3Z

Combo Multi Panasonic 1 dàn nóng 4.0 HP + 4 dàn lạnh âm trần nối ống gió 1HP + 1HP + 1HP + 1.5HP

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / 3 CS-MU9YD3Z + 1 CS-MU12YD3Z là giải pháp điều hòa Multi phù hợp cho căn hộ lớn, nhà phố, biệt thự hoặc văn phòng cần làm lạnh 4 khu vực độc lập nhưng chỉ sử dụng 01 dàn nóng bên ngoài.

Combo bao gồm:

• 01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
• 03 dàn lạnh âm trần nối ống gió 1.0 HP – CS-MU9YD3Z
• 01 dàn lạnh âm trần nối ống gió 1.5 HP – CS-MU12YD3Z

Cấu hình 1HP + 1HP + 1HP + 1.5HP

Các dàn lạnh được phân bổ như sau:

Cấu hình này phù hợp với:

• 3 phòng ngủ nhỏ.
• 1 phòng Master hoặc phòng làm việc lớn hơn.
• 4 khu vực văn phòng có tải lạnh khác nhau nhẹ.

CU-4U34YBZ – Dàn nóng Multi Panasonic 4.0 HP

Panasonic CU-4U34YBZ thuộc hệ thống Multi-Split Inverter sử dụng môi chất lạnh R32.

Dàn nóng có công suất lạnh danh định khoảng: 9,5 kW – 32.400 BTU/h

và hỗ trợ kết nối tối đa: 4 dàn lạnh

Trong combo này, dàn nóng được sử dụng đúng với cấu hình 4 dàn lạnh, phù hợp cho các công trình cần tối ưu số lượng dàn nóng ngoài trời.

CS-MU9YD3Z – Dàn lạnh nối ống gió 1 HP

Ba khu vực nhỏ sử dụng:

Panasonic CS-MU9YD3Z – 1.0 HP

Đây là dàn lạnh âm trần nối ống gió, thân máy được bố trí phía trên trần và phân phối khí lạnh qua hệ thống ống gió.

Phù hợp với:

• Phòng ngủ nhỏ.
• Phòng trẻ em.
• Phòng làm việc nhỏ.
• Phòng đọc sách.
• Không gian dưới khoảng 15 m² trong điều kiện thông thường.

CS-MU12YD3Z – Dàn lạnh nối ống gió 1.5 HP

Khu vực lớn hơn sử dụng:

Panasonic CS-MU12YD3Z – 1.5 HP

Phù hợp với:

• Phòng ngủ Master.
• Phòng làm việc.
• Phòng trung bình.
• Không gian khoảng 15–20 m² tùy tải lạnh thực tế.

Dàn 1.5 HP tạo mức công suất hợp lý cho khu vực lớn hơn ba phòng dùng 1 HP.

Toàn bộ dàn lạnh giấu trên trần

Điểm nổi bật của combo là cả bốn dàn lạnh đều thuộc loại âm trần nối ống gió.

Thân máy được giấu phía trên trần, trong không gian sử dụng chủ yếu chỉ nhìn thấy:

• Cửa gió cấp.
• Cửa gió hồi.

Nhờ đó:

• Không chiếm mảng tường.
• Không ảnh hưởng tủ kịch trần.
• Dễ bố trí vách trang trí.
• Nội thất gọn gàng hơn.
• Tăng tính thẩm mỹ cho căn hộ và nhà phố.

Phân phối gió linh hoạt

Khí lạnh được dẫn qua hệ thống ống gió đến vị trí cửa gió đã thiết kế.

Có thể sử dụng:

• Cửa gió nan ngang.
• Cửa gió dài.
• Cửa gió khe.
• Cửa gió tuyến tính.

Giải pháp này giúp không gian trông liền mạch và cao cấp hơn so với dàn lạnh treo tường.

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, giúp điều chỉnh công suất theo số lượng dàn lạnh đang vận hành và tải lạnh thực tế.

Ví dụ:

• Chỉ sử dụng một phòng.
• Bật hai phòng.
• Sử dụng ba phòng.
• Vận hành cả bốn khu vực khi cần.

Điều này hỗ trợ:

• Duy trì nhiệt độ ổn định.
• Hạn chế bật/tắt máy nén liên tục.
• Tối ưu điện năng.
• Linh hoạt theo nhu cầu sử dụng.

Môi chất lạnh R32

Hệ thống sử dụng môi chất lạnh R32, phù hợp với công nghệ Inverter và có hiệu suất truyền nhiệt tốt.

Ưu điểm:

• Hỗ trợ nâng cao hiệu quả năng lượng.
• Khả năng truyền nhiệt tốt.
• Tác động môi trường thấp hơn một số môi chất lạnh đời cũ.
• Được Panasonic sử dụng trên nhiều dòng Multi-Split hiện nay.

4 khu vực sử dụng linh hoạt

Mặc dù 4 dàn lạnh dùng chung một dàn nóng, từng khu vực vẫn có thể sử dụng theo nhu cầu.

Có thể:

• Chỉ bật 1 phòng.
• Bật 2–3 phòng.
• Sử dụng đồng thời cả 4 phòng.
• Điều chỉnh nhiệt độ theo từng khu vực.

Khi nhiều dàn lạnh cùng hoạt động, công suất dàn nóng sẽ được phân bổ cho toàn hệ thống.

Phù hợp căn hộ 4 phòng nhỏ

Một phương án tham khảo:

Đây là cấu hình hợp lý cho công trình có ba phòng nhỏ và một phòng có tải lạnh nhỉnh hơn.

Tổng công suất dàn lạnh tham khảo

Nếu quy đổi theo nhóm công suất:

• 3 x 1 HP ≈ 27.000 BTU/h
• 1 x 1.5 HP ≈ 12.000 BTU/h

Tổng công suất danh định dàn lạnh khoảng: 39.000 BTU/h

Trong khi dàn nóng CU-4U34YBZ có công suất danh định khoảng 32.400 BTU/h.

Đây là đặc điểm thường gặp của hệ Multi, trong đó tổng công suất dàn lạnh có thể lớn hơn công suất dàn nóng trong phạm vi tổ hợp nhà sản xuất cho phép.

Khi nhiều phòng cùng yêu cầu tải tối đa, công suất thực tế sẽ được dàn nóng phân bổ theo tải của toàn hệ thống.

Tối ưu ban công kỹ thuật

Nếu sử dụng bốn máy lạnh riêng: 4 phòng → 4 dàn nóng

Trong khi với Multi Panasonic: 4 phòng → 1 dàn nóng CU-4U34YBZ

Nhờ đó giúp tiết kiệm đáng kể diện tích dành cho:

• Máy giặt.
• Máy sấy.
• Khu vực phơi đồ.
• Tủ kỹ thuật.
• Các thiết bị khác.

Lưu ý khi thiết kế ống gió

Với dàn lạnh nối ống gió, hiệu quả làm lạnh phụ thuộc nhiều vào thiết kế hệ thống phân phối khí.

Cần tính toán:

• Lưu lượng gió.
• Kích thước ống gió.
• Chiều dài đường ống.
• Số lượng nhánh.
• Số lượng co.
• Kích thước cửa gió.
• Vị trí cấp và hồi gió.

Thiết kế đúng giúp hạn chế thất thoát áp suất, giảm tiếng ồn và phân phối gió đồng đều hơn.

Bảo ôn ống gió và đường nước ngưng

Cần thực hiện đầy đủ:

• Bảo ôn ống gió.
• Bảo ôn đường nước ngưng.
• Đảm bảo độ dốc thoát nước.
• Hạn chế võng đường ống.
• Thử nước trước khi đóng trần.

Các bước này giúp hạn chế đọng sương, rò nước và thất thoát nhiệt.

Lưu ý khi thi công Multi Panasonic

Các hạng mục quan trọng gồm:

• Kiểm tra đúng tổ hợp dàn nóng – dàn lạnh.
• Sử dụng đúng kích thước ống đồng.
• Bảo ôn kín đường ống.
• Thử kín hệ thống.
• Hút chân không trước khi vận hành.
• Kiểm tra tổng chiều dài đường ống.
• Kiểm tra chênh lệch độ cao.
• Thiết kế ống gió đúng lưu lượng.
• Kiểm tra hệ thống nước ngưng.
• Chạy thử và nghiệm thu trước khi bàn giao.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

• 01 dàn nóng CU-4U34YBZ – 4.0 HP
• 03 dàn lạnh CS-MU9YD3Z – 1.0 HP
• 01 dàn lạnh CS-MU12YD3Z – 1.5 HP
• Tổng cộng 04 dàn lạnh
• Cấu hình 1HP + 1HP + 1HP + 1.5HP
• Toàn bộ là dàn lạnh âm trần nối ống gió
• Chỉ sử dụng 01 dàn nóng
• Công nghệ Inverter
• Môi chất lạnh R32
• Giấu dàn lạnh phía trên trần
• Giải phóng mảng tường
• Tối ưu ban công kỹ thuật
• Phù hợp căn hộ, nhà phố, biệt thự và văn phòng nhiều phòng

Thông số cấu hình Combo

Vì sao nên chọn cấu hình 3 x 1 HP + 1.5 HP?

Ưu điểm của cấu hình này là công suất được phân bổ đúng theo đặc điểm mặt bằng:

• 3 dàn 1 HP cho ba phòng nhỏ.
• 1 dàn 1.5 HP cho phòng lớn hơn.

Lợi ích nổi bật: 4 khu vực độc lập – toàn bộ dàn lạnh nối ống gió – chỉ 1 dàn nóng Multi Panasonic.

Đây là giải pháp phù hợp với công trình cần tối ưu thẩm mỹ nội thất nhưng vẫn muốn tiết kiệm vị trí đặt dàn nóng.

Vì sao nên mua và lắp đặt tại Điện Máy Nguyễn Linh?

Điện Máy Nguyễn Linh cung cấp các dòng máy lạnh Multi Panasonic Inverter, dàn lạnh treo tường, dàn lạnh âm trần nối ống gió và giải pháp điều hòa cho căn hộ, nhà phố, biệt thự, văn phòng và công trình.

Khách hàng được hỗ trợ:

• Tính tải lạnh từng phòng.
• Tư vấn cấu hình Multi.
• Kiểm tra tổ hợp dàn nóng – dàn lạnh.
• Khảo sát công trình.
• Bóc tách khối lượng ống đồng và vật tư.
• Tư vấn phương án ống gió.
• Thi công đường ống.
• Hút chân không.
• Lắp đặt và vận hành.
• Xuất hóa đơn VAT.
• Bảo hành theo chính sách hãng và đơn vị thi công.

Hotline: 0933 318 518

Câu hỏi thường gặp

Combo này gồm những model nào?

Combo gồm:

01 CU-4U34YBZ + 03 CS-MU9YD3Z + 01 CS-MU12YD3Z.

Combo có bao nhiêu dàn lạnh?

Có 04 dàn lạnh âm trần nối ống gió.

CS-MU9YD3Z bao nhiêu HP?

Thuộc nhóm khoảng 1 HP.

CS-MU12YD3Z bao nhiêu HP?

Thuộc nhóm khoảng 1.5 HP.

Combo phù hợp với mặt bằng nào?

Phù hợp nhất với 3 phòng nhỏ + 1 phòng trung bình, ví dụ ba phòng ngủ nhỏ và một phòng Master.

Có cần bật cả 4 dàn lạnh cùng lúc không?

Không. Từng khu vực có thể sử dụng theo nhu cầu. Khi nhiều phòng cùng hoạt động, dàn nóng sẽ phân bổ công suất cho toàn hệ thống.
