Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU9YD3Z + CS-MU24YD3Z

Combo Multi Panasonic 4.0 HP – 3 dàn lạnh nối ống gió 1HP + 1HP + 2.5HP

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU9YD3Z + CS-MU24YD3Z là giải pháp điều hòa Multi dành cho căn hộ, nhà phố, biệt thự và văn phòng có 3 khu vực cần làm lạnh, trong đó gồm 2 phòng nhỏ và 1 không gian lớn.

Hệ thống sử dụng 01 dàn nóng Multi Panasonic CU-4U34YBZ 4HP kết nối với 03 dàn lạnh âm trần nối ống gió, giúp tối ưu ban công kỹ thuật, giải phóng không gian tường và nâng cao tính thẩm mỹ cho nội thất.

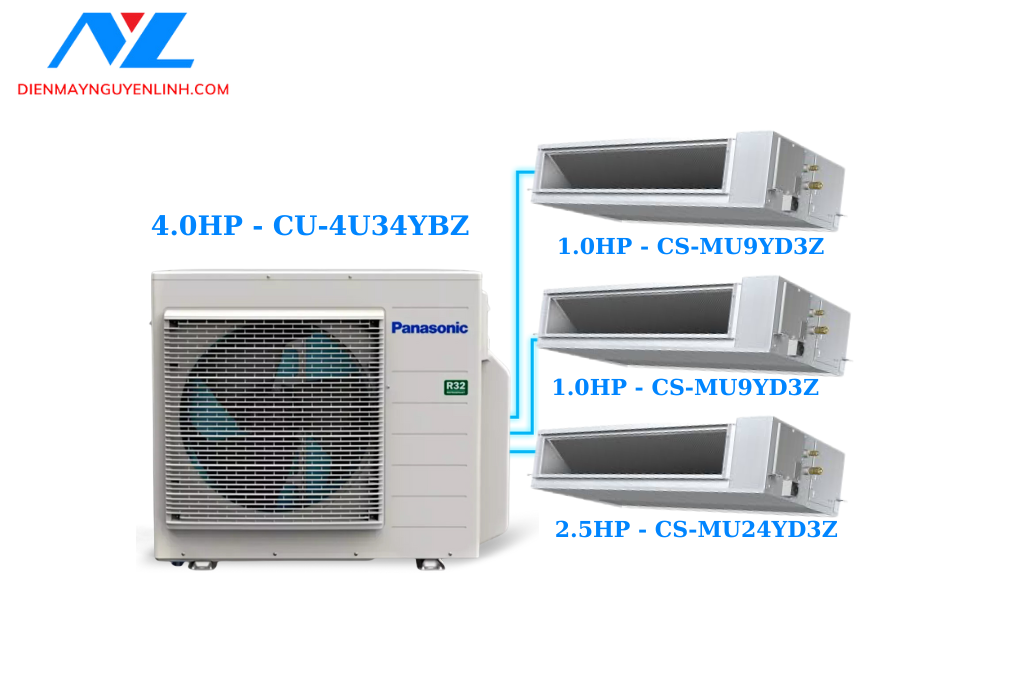

Combo bao gồm

• 01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
• 02 dàn lạnh nối ống gió 1.0 HP – CS-MU9YD3Z
• 01 dàn lạnh nối ống gió 2.5 HP – CS-MU24YD3Z

Cấu hình: 1 HP + 1 HP + 2.5 HP

Tổng công suất dàn lạnh tham khảo: 9.000 + 9.000 + 24.000 = khoảng 42.000 BTU/h

1 dàn nóng kết nối 3 dàn lạnh nối ống gió

Nếu sử dụng ba máy lạnh độc lập: 3 khu vực → 3 dàn nóng. Trong khi với hệ thống Multi Panasonic CU-4U34YBZ: 3 khu vực → chỉ 1 dàn nóng

Giải pháp mang lại nhiều lợi ích:

• Giảm số lượng dàn nóng ngoài trời.
• Tiết kiệm diện tích ban công kỹ thuật.
• Giữ mặt ngoài công trình gọn gàng.
• Tăng tính thẩm mỹ.
• Phù hợp căn hộ chung cư.
• Thuận tiện cho nhà phố, biệt thự.
• Từng khu vực có thể sử dụng điều hòa theo nhu cầu.

Cấu hình 1HP + 1HP + 2.5HP

Cấu hình đặc biệt phù hợp với mặt bằng:

2 phòng ngủ nhỏ + 1 phòng khách lớn

Hai phòng ngủ sử dụng công suất vừa phải, trong khi khu vực phòng khách được bố trí dàn lạnh công suất cao hơn.

CU-4U34YBZ – Dàn nóng Multi Panasonic 4.0 HP

Panasonic CU-4U34YBZ là dàn nóng thuộc hệ thống Multi-Split Inverter, sử dụng môi chất lạnh R32.

Công suất làm lạnh danh định khoảng: 9.50 kW – 32.400 BTU/h

Dàn nóng có khả năng kết nối tối đa 4 dàn lạnh tương thích, giúp một hệ thống duy nhất có thể phục vụ nhiều không gian trong căn hộ hoặc công trình.

Với combo này, CU-4U34YBZ kết nối: 2 × CS-MU9YD3Z + 1 × CS-MU24YD3Z

CS-MU9YD3Z – Dàn lạnh nối ống gió 1 HP

Combo sử dụng 02 dàn lạnh Panasonic CS-MU9YD3Z, mỗi dàn thuộc nhóm công suất: 1.0 HP – khoảng 9.000 BTU/h

Phù hợp với:

• Phòng ngủ nhỏ.
• Phòng trẻ em.
• Phòng làm việc.
• Phòng đọc sách.
• Không gian nhỏ cần thiết kế điều hòa giấu trần.

Trong điều kiện thông thường, nhóm công suất 1 HP thường được cân nhắc cho không gian khoảng dưới 15 m².

Diện tích trên chỉ mang tính tham khảo, công suất thực tế còn phụ thuộc tải nhiệt của từng phòng.

CS-MU24YD3Z – Dàn lạnh nối ống gió 2.5 HP

Khu vực lớn nhất sử dụng: Panasonic CS-MU24YD3Z – 2.5 HP thuộc nhóm công suất khoảng: 24.000 BTU/h

Phù hợp với:

• Phòng khách lớn.
• Phòng sinh hoạt chung.
• Không gian mở.
• Văn phòng.
• Phòng họp.
• Khu vực có tải lạnh cao.

Trong điều kiện thông thường, nhóm công suất 2.5 HP thường được cân nhắc cho không gian khoảng 30–40 m².

Nếu phòng khách có nhiều kính, hướng Tây, trần cao hoặc liên thông với khu vực khác, nên tính tải lạnh thực tế trước khi lựa chọn.

Toàn bộ dàn lạnh âm trần nối ống gió

Cả ba dàn lạnh: CS-MU9YD3Z + CS-MU9YD3Z + CS-MU24YD3Z đều thuộc loại âm trần nối ống gió.

Thân dàn lạnh được bố trí phía trên trần và khí lạnh được dẫn tới không gian thông qua hệ thống ống gió.

Ưu điểm:

• Không chiếm diện tích tường.
• Tăng tính thẩm mỹ nội thất.
• Dễ kết hợp với trần và hệ thống đèn.
• Không ảnh hưởng tủ kịch trần.
• Không gian gọn gàng hơn.
• Phù hợp phong cách hiện đại và tối giản.

Giải phóng mảng tường nội thất

Dàn lạnh nối ống gió giúp kiến trúc sư không phải dành một khoảng tường lớn cho thân máy lạnh.

Nhờ đó dễ dàng bố trí:

• Tủ quần áo kịch trần.
• Vách TV.
• Tủ trang trí.
• Tranh.
• Nội thất âm tường.
• Hệ thống đèn và các chi tiết trang trí khác.

Đây là ưu điểm nổi bật đối với căn hộ, nhà phố và biệt thự yêu cầu cao về thẩm mỹ.

Phân phối khí lạnh linh hoạt qua hệ thống ống gió

Khí lạnh được dẫn từ dàn lạnh tới vị trí cửa gió thông qua hệ thống ống gió.

Tùy phong cách thiết kế có thể lựa chọn:

• Cửa gió nan ngang.
• Cửa gió dài.
• Cửa gió khe.
• Cửa gió tuyến tính.

Vị trí cấp và hồi gió được tính toán phù hợp với mặt bằng để nâng cao hiệu quả phân phối khí lạnh trong phòng.

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, giúp máy nén điều chỉnh hoạt động theo tải lạnh thực tế.

Người dùng có thể:

• Chỉ sử dụng một phòng ngủ.
• Bật hai phòng ngủ.
• Chỉ sử dụng phòng khách.
• Sử dụng đồng thời nhiều khu vực.

Hệ thống điều chỉnh công suất theo nhu cầu, hỗ trợ:

• Duy trì nhiệt độ ổn định.
• Hạn chế máy nén bật/tắt liên tục.
• Tối ưu điện năng theo tải thực tế.
• Vận hành linh hoạt hơn.

Môi chất lạnh R32

Hệ thống Multi Panasonic sử dụng môi chất lạnh R32.

Ưu điểm:

• Hiệu quả truyền nhiệt tốt.
• Phù hợp với công nghệ Inverter.
• Hỗ trợ nâng cao hiệu suất năng lượng.
• Tác động nóng lên toàn cầu thấp hơn một số môi chất lạnh thế hệ cũ.

3 khu vực sử dụng linh hoạt

Mặc dù ba dàn lạnh sử dụng chung một dàn nóng, người dùng không bắt buộc phải bật tất cả cùng lúc.

Có thể:

• Chỉ bật một phòng.
• Sử dụng hai khu vực.
• Chỉ sử dụng phòng khách.
• Sử dụng đồng thời cả ba khu vực.

Khi nhiều dàn lạnh cùng yêu cầu tải cao, dàn nóng sẽ điều chỉnh và phân bổ công suất cho toàn hệ thống.

Phù hợp căn hộ 2 phòng ngủ + 1 phòng khách lớn

Một phương án bố trí điển hình:

So với cấu hình sử dụng dàn lạnh 2 HP cho phòng khách, phiên bản CS-MU24YD3Z 2.5 HP phù hợp hơn khi khu vực khách có diện tích hoặc tải nhiệt lớn hơn.

Tổng công suất dàn lạnh khoảng 42.000 BTU/h

Theo nhóm công suất:

• CS-MU9YD3Z: khoảng 9.000 BTU/h
• CS-MU9YD3Z: khoảng 9.000 BTU/h
• CS-MU24YD3Z: khoảng 24.000 BTU/h

Tổng: 9.000 + 9.000 + 24.000 = khoảng 42.000 BTU/h

Dàn nóng CU-4U34YBZ có công suất danh định khoảng: 32.400 BTU/h

Với hệ thống Multi, tổng công suất danh định của các dàn lạnh có thể lớn hơn công suất dàn nóng khi cấu hình nằm trong giới hạn kết nối được nhà sản xuất cho phép.

Điều quan trọng là 42.000 BTU/h không có nghĩa hệ thống luôn cung cấp đồng thời đủ 42.000 BTU/h cho ba phòng.

Khi nhiều khu vực cùng yêu cầu tải lạnh cao, công suất của dàn nóng sẽ được phân bổ giữa các dàn lạnh đang hoạt động.

Tối ưu ban công kỹ thuật

Nếu sử dụng ba máy lạnh độc lập: 3 phòng → 3 dàn nóng

Trong khi hệ Multi Panasonic: 3 phòng → 1 dàn nóng CU-4U34YBZ

Nhờ đó tiết kiệm đáng kể không gian để bố trí:

• Máy giặt.
• Máy sấy.
• Khu vực phơi đồ.
• Tủ kỹ thuật.
• Các thiết bị khác.

Đây là một trong những lợi thế lớn của máy lạnh Multi Panasonic khi lắp đặt tại căn hộ chung cư.

Không Wi-Fi, không nanoe™ X

Các dàn lạnh CS-MU9YD3Z và CS-MU24YD3Z thuộc dòng âm trần nối ống gió, khác với dòng dàn lạnh treo tường Multi Panasonic MXPU.

Combo tập trung vào:

• Thiết kế giấu trần.
• Khả năng làm lạnh.
• Phân phối khí qua hệ thống ống gió.
• Tính thẩm mỹ nội thất.
• Giải pháp nhiều phòng sử dụng chung một dàn nóng.

Lưu ý khi tính tải lạnh

Không nên lựa chọn công suất máy lạnh chỉ dựa trên diện tích.

Cần xem xét thêm:

• Chiều cao trần.
• Hướng nắng.
• Hướng Tây.
• Diện tích cửa kính.
• Số người thường xuyên sử dụng.
• Thiết bị sinh nhiệt.
• Khả năng cách nhiệt.
• Vị trí tầng.
• Không gian có liên thông hay không.

Đặc biệt với phòng khách sử dụng CS-MU24YD3Z 2.5 HP, nên tính tải lạnh thực tế để xác định cấu hình phù hợp.

Lưu ý khi thiết kế hệ thống ống gió

Hiệu quả của dàn lạnh nối ống gió phụ thuộc nhiều vào thiết kế hệ thống phân phối khí.

Cần tính toán:

• Lưu lượng gió.
• Kích thước ống gió.
• Chiều dài ống.
• Số lượng nhánh.
• Số lượng co.
• Kích thước cửa gió.
• Vị trí cấp gió.
• Vị trí hồi gió.

Thiết kế phù hợp giúp đảm bảo lưu lượng, hạn chế tổn thất áp suất và giảm tiếng ồn khi vận hành.

Bảo ôn hệ thống

Các hạng mục cần được bảo ôn đầy đủ:

• Đường ống đồng.
• Hệ thống ống gió.
• Đường nước ngưng.

Bảo ôn đúng kỹ thuật giúp:

• Hạn chế thất thoát nhiệt.
• Hạn chế đọng sương.
• Bảo vệ trần và nội thất.
• Nâng cao hiệu quả vận hành.

Thi công Multi Panasonic đúng kỹ thuật

Các bước quan trọng khi lắp đặt:

• Kiểm tra đúng tổ hợp dàn nóng – dàn lạnh.
• Đối chiếu giới hạn tổng công suất kết nối.
• Sử dụng đúng kích thước ống đồng.
• Kiểm tra mối nối.
• Thử kín hệ thống.
• Bảo ôn đường ống.
• Hút chân không trước khi vận hành.
• Kiểm tra tổng chiều dài đường ống.
• Kiểm tra chênh lệch độ cao.
• Bổ sung môi chất lạnh theo tiêu chuẩn khi cần.
• Kiểm tra đường nước ngưng.
• Chạy thử từng dàn lạnh.
• Chạy thử toàn bộ hệ thống trước khi nghiệm thu.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

• 01 dàn nóng CU-4U34YBZ – 4.0 HP
• 02 dàn lạnh CS-MU9YD3Z – 1.0 HP/dàn
• 01 dàn lạnh CS-MU24YD3Z – 2.5 HP
• Tổng cộng 03 dàn lạnh
• Cấu hình 1HP + 1HP + 2.5HP
• Tổng công suất dàn lạnh khoảng 42.000 BTU/h
• Toàn bộ là dàn lạnh âm trần nối ống gió
• Công nghệ Inverter
• Môi chất lạnh R32
• Chỉ sử dụng 01 dàn nóng
• Tối ưu diện tích ban công
• Giải phóng mảng tường nội thất
• Phù hợp 2 phòng ngủ + 1 phòng khách lớn

Thông số cấu hình Combo

Vì sao nên chọn cấu hình 1HP + 1HP + 2.5HP?

Cấu hình đặc biệt phù hợp với căn hộ có: 2 phòng ngủ nhỏ + 1 phòng khách lớn

Hai dàn CS-MU9YD3Z 1HP đáp ứng các phòng nhỏ, trong khi CS-MU24YD3Z 2.5HP dành cho khu vực khách có tải lạnh cao hơn.

Điểm mạnh nổi bật: 3 khu vực – 3 dàn lạnh nối ống gió – chỉ 1 dàn nóng Multi Panasonic.

Vì sao nên mua và lắp đặt tại Điện Máy Nguyễn Linh?

Điện Máy Nguyễn Linh cung cấp các dòng máy lạnh Multi Panasonic Inverter, dàn lạnh nối ống gió và giải pháp điều hòa cho căn hộ, nhà phố, biệt thự, văn phòng và công trình.

Khách hàng được hỗ trợ:

• Tính tải lạnh từng phòng.
• Tư vấn cấu hình Multi.
• Kiểm tra tổ hợp dàn nóng – dàn lạnh.
• Khảo sát công trình.
• Bóc tách khối lượng ống đồng và vật tư.
• Tư vấn phương án ống gió.
• Thi công hệ thống.
• Hút chân không.
• Lắp đặt và chạy thử.
• Xuất hóa đơn VAT.
• Bảo hành theo chính sách hãng và đơn vị thi công.

Hotline: 0933 318 518

Câu hỏi thường gặp

Combo gồm những model nào?

01 CU-4U34YBZ + 02 CS-MU9YD3Z + 01 CS-MU24YD3Z.

Combo có bao nhiêu dàn lạnh?

Có tổng cộng 03 dàn lạnh âm trần nối ống gió Panasonic.

CS-MU9YD3Z bao nhiêu HP?

Thuộc nhóm 1.0 HP, combo sử dụng 02 dàn.

CS-MU24YD3Z bao nhiêu HP?

Thuộc nhóm 2.5 HP, combo sử dụng 01 dàn.

Tổng công suất dàn lạnh bao nhiêu?

Khoảng: 9.000 + 9.000 + 24.000 = 42.000 BTU/h.

Combo phù hợp với không gian nào?

Điển hình là căn hộ 2 phòng ngủ + 1 phòng khách lớn, hoặc mặt bằng có hai phòng nhỏ và một không gian có tải lạnh cao hơn.

Có cần bật cả 3 dàn lạnh cùng lúc không?

Không. Từng khu vực có thể sử dụng theo nhu cầu. Khi nhiều dàn lạnh cùng hoạt động ở tải cao, dàn nóng sẽ phân bổ công suất cho toàn hệ thống.
