Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU24YD3Z + CS-MU24YD3Z

Combo Multi Panasonic 1 dàn nóng 4.0 HP + 2 dàn lạnh nối ống gió 2.5 HP

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU24YD3Z + CS-MU24YD3Z là giải pháp điều hòa Multi dành cho căn hộ, nhà phố, biệt thự, văn phòng hoặc công trình có 2 không gian lớn, yêu cầu tính thẩm mỹ cao nhưng chỉ muốn sử dụng 01 dàn nóng bên ngoài.

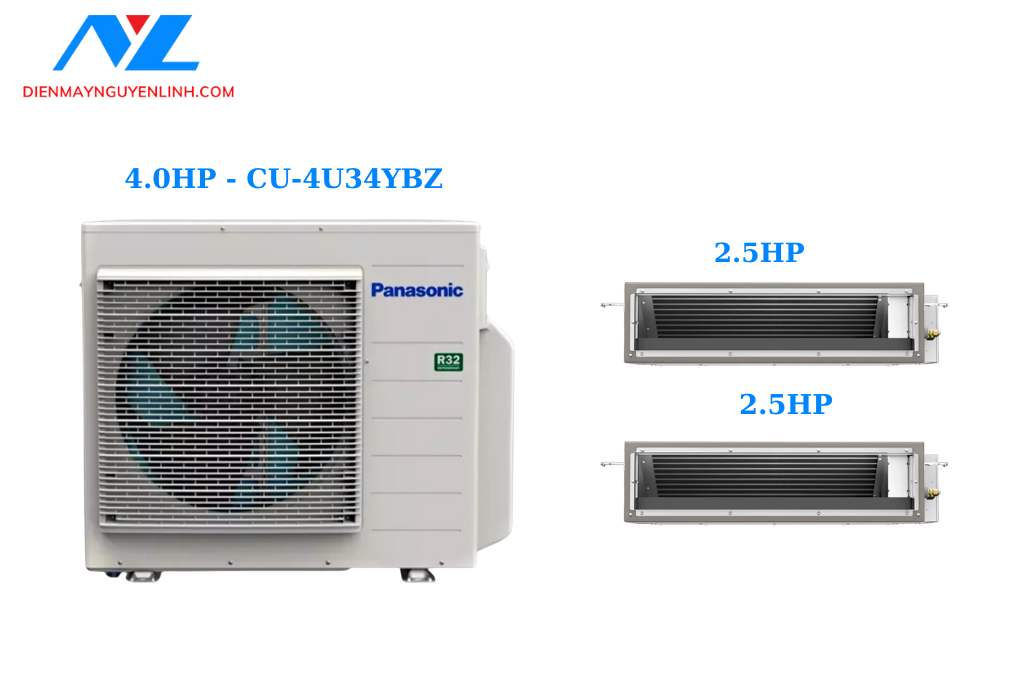

Combo bao gồm

• 01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
• 02 dàn lạnh âm trần nối ống gió 2.5 HP – CS-MU24YD3Z

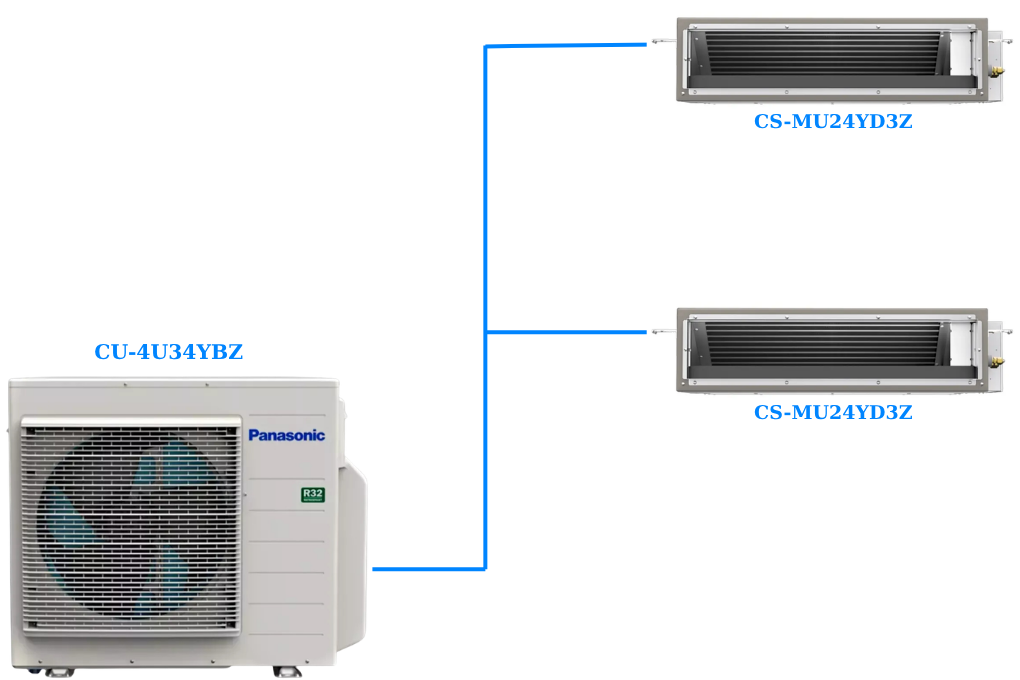

1 dàn nóng kết nối 2 dàn lạnh nối ống gió

Thay vì sử dụng: 2 khu vực → 2 dàn nóng , với hệ thống Multi Panasonic CU-4U34YBZ chỉ cần: 2 khu vực → 1 dàn nóng

Giải pháp mang lại nhiều lợi ích:

• Giảm số lượng dàn nóng ngoài trời.
• Tiết kiệm diện tích ban công kỹ thuật.
• Tăng tính thẩm mỹ mặt ngoài công trình.
• Phù hợp chung cư giới hạn vị trí đặt dàn nóng.
• Từng khu vực có thể sử dụng điều hòa theo nhu cầu.
• Đồng bộ hệ thống điều hòa cho công trình.

Cấu hình 2.5 HP + 2.5 HP

Combo sử dụng: CS-MU24YD3Z + CS-MU24YD3Z

Mỗi dàn lạnh thuộc nhóm công suất: 2.5 HP – khoảng 24.000 BTU/h

Tổng công suất danh định tham khảo của hai dàn lạnh: 24.000 + 24.000 = khoảng 48.000 BTU/h

Cấu hình phù hợp với hai không gian có tải lạnh tương đối lớn và gần tương đương nhau.

CU-4U34YBZ – Dàn nóng Multi Panasonic 4.0 HP

Panasonic CU-4U34YBZ thuộc hệ thống Multi-Split Inverter, sử dụng môi chất lạnh R32.

Dàn nóng thuộc nhóm: 4.0 HP – khoảng 32.400 BTU/h danh định

Ưu điểm của hệ thống Multi là cho phép kết nối nhiều dàn lạnh vào cùng một dàn nóng, qua đó giảm đáng kể số lượng thiết bị phải bố trí bên ngoài công trình.

CS-MU24YD3Z – Dàn lạnh nối ống gió 2.5 HP

Combo sử dụng 02 dàn lạnh Panasonic CS-MU24YD3Z, thuộc loại âm trần nối ống gió.

Mỗi dàn có công suất thuộc nhóm: 2.5 HP – khoảng 24.000 BTU/h

Phù hợp với:

• Phòng khách lớn.
• Phòng sinh hoạt chung.
• Phòng Master lớn.
• Văn phòng.
• Phòng họp.
• Không gian mở.
• Khu vực có tải nhiệt tương đối cao.

Trong điều kiện thông thường, nhóm công suất 2.5 HP thường được cân nhắc cho không gian khoảng 30–40 m². Diện tích thực tế còn phụ thuộc vào tải nhiệt của công trình.

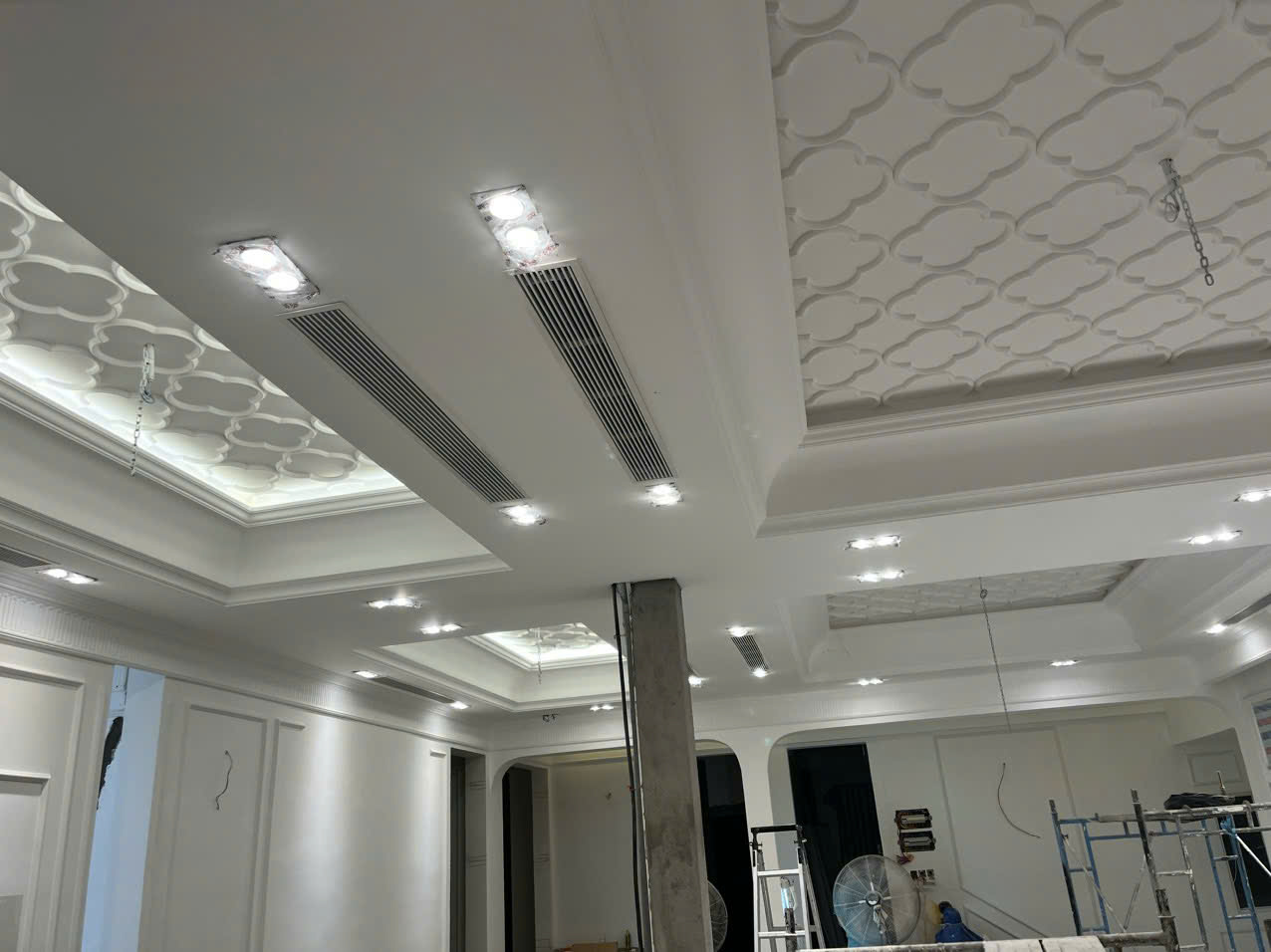

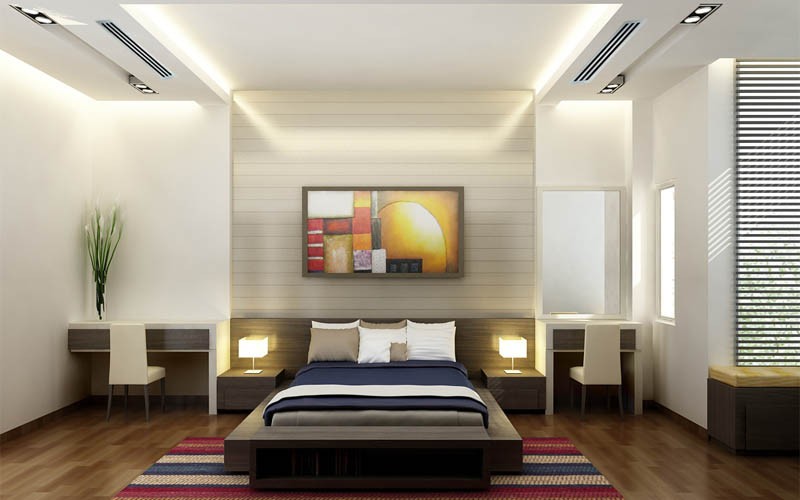

Dàn lạnh giấu trần – tăng tính thẩm mỹ

CS-MU24YD3Z được lắp phía trên trần và phân phối khí lạnh thông qua hệ thống ống gió.

Trong không gian sử dụng chủ yếu chỉ nhìn thấy hệ thống cửa gió.

Nhờ đó:

• Không chiếm diện tích tường.
• Không ảnh hưởng tủ kịch trần.
• Dễ bố trí vách trang trí.
• Không gian gọn gàng hơn.
• Phù hợp kiến trúc hiện đại.
• Tạo cảm giác cao cấp hơn so với dàn lạnh treo tường.

Giải phóng mảng tường nội thất

Việc sử dụng dàn lạnh nối ống gió giúp kiến trúc sư linh hoạt hơn khi bố trí:

• Tủ kịch trần.
• Vách TV.
• Tủ trang trí.
• Tranh.
• Nội thất âm tường.
• Hệ thống đèn.

Đây là một trong những ưu điểm lớn của hệ thống điều hòa nối ống gió trong căn hộ, nhà phố và biệt thự cao cấp.

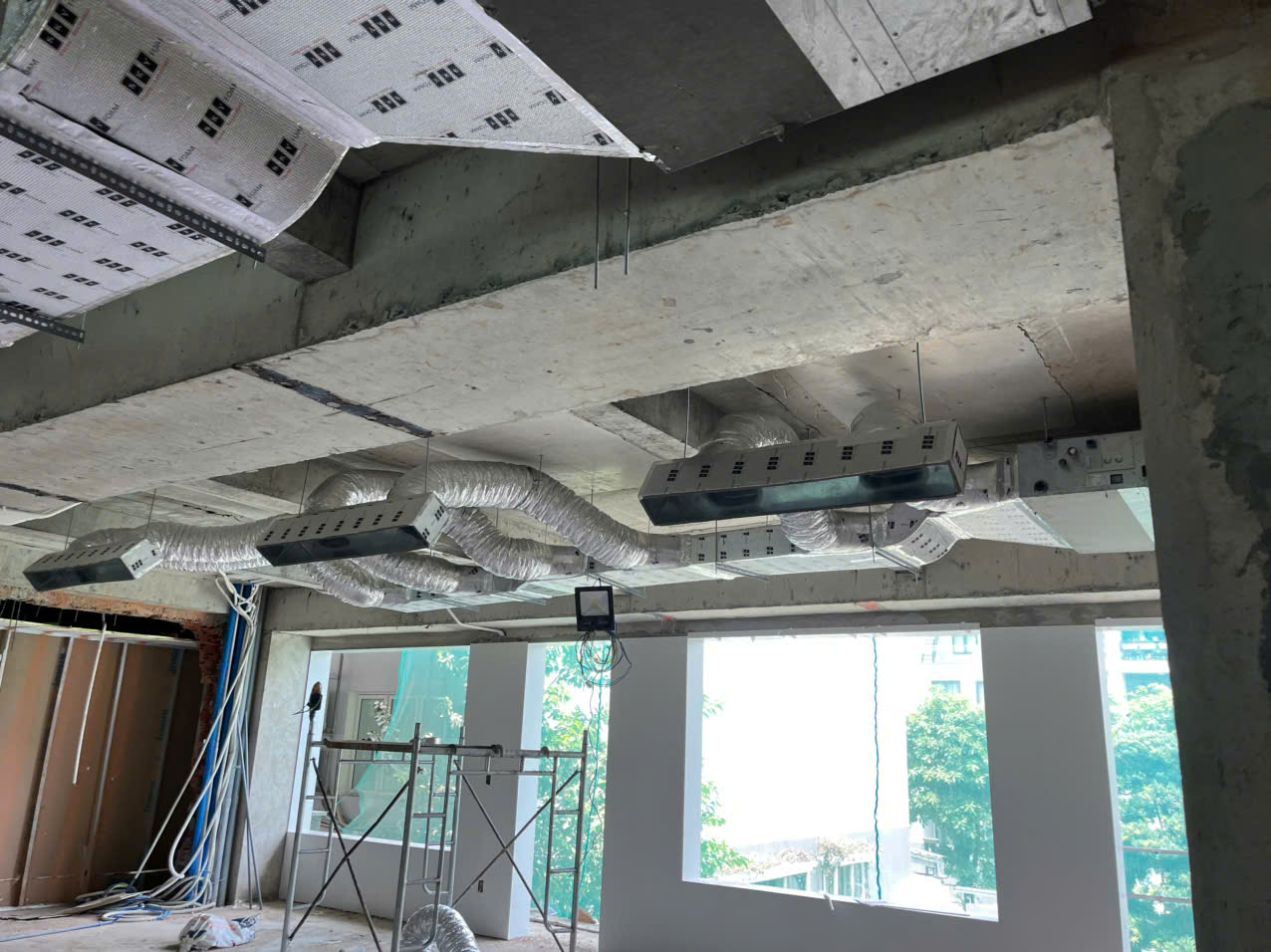

Phân phối khí lạnh qua hệ thống ống gió

Khí lạnh từ CS-MU24YD3Z được đưa tới không gian thông qua hệ thống ống gió.

Tùy thiết kế nội thất có thể lựa chọn:

• Cửa gió nan ngang.
• Cửa gió dài.
• Cửa gió khe.
• Cửa gió tuyến tính.

Vị trí cấp gió có thể được tính toán phù hợp với bố trí nội thất và nhu cầu sử dụng của từng khu vực.

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, giúp máy nén điều chỉnh hoạt động theo tải lạnh thực tế.

Người dùng có thể:

• Chỉ sử dụng khu vực 1.
• Chỉ sử dụng khu vực 2.
• Sử dụng đồng thời cả hai khu vực.

Hệ thống sẽ điều chỉnh hoạt động theo nhu cầu, hỗ trợ:

• Duy trì nhiệt độ ổn định.
• Hạn chế bật/tắt máy nén liên tục.
• Tối ưu điện năng theo tải.
• Vận hành linh hoạt hơn.

Môi chất lạnh R32

Hệ thống Multi Panasonic sử dụng môi chất lạnh R32.

Ưu điểm:

• Hiệu quả truyền nhiệt tốt.
• Phù hợp với công nghệ Inverter.
• Hỗ trợ nâng cao hiệu suất năng lượng.
• Tác động nóng lên toàn cầu thấp hơn một số loại môi chất lạnh thế hệ cũ.

Hai khu vực sử dụng linh hoạt

Mặc dù hai dàn lạnh dùng chung một dàn nóng, từng khu vực vẫn có thể sử dụng theo nhu cầu.

Có thể:

• Chỉ bật một khu vực.
• Sử dụng cả hai khu vực.
• Điều chỉnh nhiệt độ phù hợp cho từng phòng.

Đây là lợi thế quan trọng khi hai không gian không phải lúc nào cũng sử dụng điều hòa đồng thời.

Tổng công suất dàn lạnh khoảng 48.000 BTU/h

Hai dàn lạnh CS-MU24YD3Z 2.5 HP có tổng công suất danh định tham khảo: 24.000 × 2 = khoảng 48.000 BTU/h

Trong khi dàn nóng CU-4U34YBZ thuộc nhóm khoảng: 32.400 BTU/h danh định

Do tổng công suất dàn lạnh lớn hơn đáng kể công suất dàn nóng, khi cả hai dàn lạnh cùng hoạt động ở tải cao, hệ thống không thể cung cấp đồng thời toàn bộ công suất danh định 2.5 HP cho cả hai khu vực. Công suất dàn nóng sẽ được phân bổ giữa hai dàn lạnh.

Vì vậy cấu hình này phù hợp hơn với công trình mà:

• Hai khu vực không thường xuyên chạy đồng thời ở tải cực đại.
• Tải lạnh thực tế của từng khu vực thấp hơn công suất danh định dàn lạnh.
• Cấu hình đã được đối chiếu với bảng tổ hợp kết nối chính thức của Panasonic trước khi thi công.

Phù hợp với hai không gian lớn sử dụng luân phiên

Cấu hình 2.5 HP + 2.5 HP có thể phù hợp với:

Hoặc:

• Hai phòng làm việc lớn.
• Hai phòng họp.
• Hai khu vực văn phòng.
• Hai không gian sinh hoạt có thời gian sử dụng khác nhau.

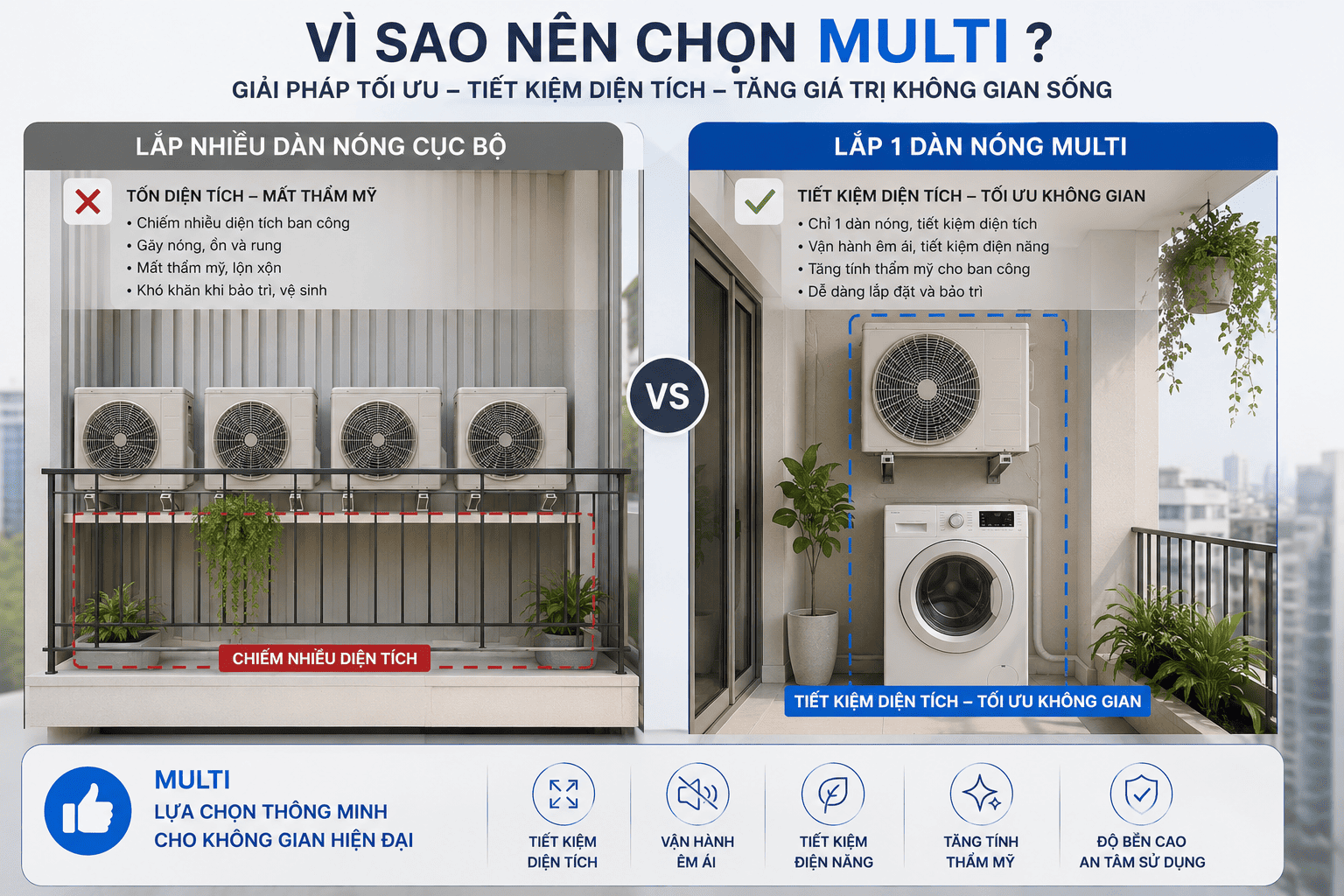

Tối ưu ban công kỹ thuật

Nếu sử dụng hai máy lạnh độc lập: 2 khu vực → 2 dàn nóng

Trong khi với Multi Panasonic: 2 khu vực → 1 dàn nóng CU-4U34YBZ

Phần không gian tiết kiệm được có thể dành cho:

• Máy giặt.
• Máy sấy.
• Khu vực phơi đồ.
• Tủ kỹ thuật.
• Các thiết bị khác.

Lưu ý khi lựa chọn 2 dàn 2.5 HP

Đây là cấu hình có tỷ lệ tổng công suất dàn lạnh/dàn nóng khá cao.

Do đó trước khi chốt hệ thống cần đặc biệt kiểm tra:

• Tải lạnh thực tế từng phòng.
• Khả năng hai khu vực hoạt động đồng thời.
• Tỷ lệ kết nối cho phép.
• Bảng tổ hợp dàn lạnh của Panasonic.
• Chiều dài đường ống.
• Chênh lệch độ cao.
• Điều kiện sử dụng thực tế.

Nếu hai khu vực thường xuyên cần chạy đồng thời ở tải lạnh cao, nên tính toán lại công suất dàn nóng để đảm bảo hiệu quả làm lạnh mong muốn.

Lưu ý khi tính tải lạnh

Không nên lựa chọn công suất chỉ dựa trên diện tích. Cần xem thêm:

• Chiều cao trần.
• Hướng nắng.
• Hướng Tây.
• Diện tích kính.
• Số người sử dụng.
• Thiết bị sinh nhiệt.
• Khả năng cách nhiệt.
• Vị trí tầng.
• Không gian có liên thông hay không.

Lưu ý khi thiết kế hệ thống ống gió

Dàn lạnh nối ống gió cần được thiết kế hệ thống phân phối khí phù hợp.

Cần tính toán:

• Lưu lượng gió.
• Kích thước ống gió.
• Chiều dài đường ống.
• Số lượng nhánh.
• Số lượng co.
• Kích thước cửa gió.
• Vị trí cấp gió.
• Vị trí hồi gió.

Thiết kế đúng giúp đảm bảo lưu lượng, hạn chế tiếng ồn và nâng cao hiệu quả làm lạnh.

Bảo ôn hệ thống

Các hạng mục cần được bảo ôn đầy đủ:

• Đường ống đồng.
• Hệ thống ống gió.
• Đường nước ngưng.

Bảo ôn đúng kỹ thuật giúp:

• Hạn chế thất thoát nhiệt.
• Hạn chế đọng sương.
• Bảo vệ trần và nội thất.
• Nâng cao hiệu quả vận hành.

Lưu ý khi thi công Multi Panasonic

Các bước quan trọng gồm:

• Kiểm tra chính xác tổ hợp CU-4U34YBZ + 2 CS-MU24YD3Z theo tài liệu kỹ thuật Panasonic.
• Kiểm tra tỷ lệ tổng công suất kết nối.
• Sử dụng đúng kích thước ống đồng.
• Bảo ôn kín đường ống.
• Thử kín hệ thống.
• Hút chân không trước khi vận hành.
• Kiểm tra tổng chiều dài đường ống.
• Kiểm tra chênh lệch độ cao.
• Bổ sung môi chất lạnh theo tiêu chuẩn khi cần.
• Thiết kế hệ thống ống gió đúng lưu lượng.
• Kiểm tra đường nước ngưng.
• Chạy thử toàn bộ hệ thống trước khi nghiệm thu.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

• 01 dàn nóng CU-4U34YBZ – 4.0 HP
• 02 dàn lạnh CS-MU24YD3Z – 2.5 HP
• Tổng cộng 02 dàn lạnh nối ống gió
• Cấu hình 2.5 HP + 2.5 HP
• Tổng công suất dàn lạnh khoảng 48.000 BTU/h
• Chỉ sử dụng 01 dàn nóng
• Công nghệ Inverter
• Môi chất lạnh R32
• Dàn lạnh được giấu phía trên trần
• Giải phóng mảng tường nội thất
• Tối ưu diện tích ban công
• Phù hợp hai không gian có tải lạnh lớn
• Nên kiểm tra kỹ tải đồng thời trước khi lựa chọn

Thông số cấu hình Combo

Vì sao chọn cấu hình 2.5 HP + 2.5 HP?

Cấu hình phù hợp khi công trình có hai không gian lớn nhưng muốn giảm từ hai dàn nóng xuống chỉ còn một dàn nóng.

Điểm mạnh: 2 khu vực lớn – 2 dàn lạnh nối ống gió – chỉ 1 dàn nóng Multi Panasonic.

Tuy nhiên, do tổng công suất dàn lạnh khoảng 48.000 BTU/h cao hơn công suất danh định của dàn nóng, cần tính toán tải đồng thời và kiểm tra bảng tổ hợp của Panasonic trước khi triển khai.

Vì sao nên mua và lắp đặt tại Điện Máy Nguyễn Linh?

Điện Máy Nguyễn Linh cung cấp máy lạnh Multi Panasonic Inverter, dàn lạnh treo tường, dàn lạnh nối ống gió và giải pháp điều hòa cho căn hộ, nhà phố, biệt thự, văn phòng và công trình.

Khách hàng được hỗ trợ:

• Tính tải lạnh từng khu vực.
• Tư vấn cấu hình Multi.
• Kiểm tra tỷ lệ kết nối dàn nóng – dàn lạnh.
• Khảo sát công trình.
• Bóc tách khối lượng ống đồng và vật tư.
• Tư vấn phương án ống gió.
• Thi công hệ thống.
• Hút chân không.
• Chạy thử và nghiệm thu.
• Xuất hóa đơn VAT.
• Bảo hành theo chính sách hãng và đơn vị thi công.

Hotline: 0933 318 518

Câu hỏi thường gặp

Combo gồm những model nào?

01 CU-4U34YBZ + 02 CS-MU24YD3Z.

Combo có bao nhiêu dàn lạnh?

Có 02 dàn lạnh âm trần nối ống gió Panasonic.

CS-MU24YD3Z bao nhiêu HP?

Thuộc nhóm công suất 2.5 HP.

Tổng công suất hai dàn lạnh bao nhiêu?

Khoảng: 24.000 × 2 = 48.000 BTU/h.

Hai dàn 2.5 HP có luôn đạt đủ công suất khi chạy cùng lúc không?

Không nên hiểu như vậy. Khi hai dàn cùng yêu cầu tải cao, tổng công suất thực tế bị giới hạn bởi khả năng của dàn nóng CU-4U34YBZ và sẽ được phân bổ cho hai khu vực.

Combo phù hợp với không gian nào?

Phù hợp với hai khu vực lớn, đặc biệt khi tải lạnh thực tế hoặc thời gian sử dụng của hai khu vực không hoàn toàn trùng nhau.
