Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU18YD3Z + CS-MU24YD3Z

Combo Multi Panasonic 1 dàn nóng 4.0 HP + 2 dàn lạnh nối ống gió 2HP + 2.5HP

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU18YD3Z + CS-MU24YD3Z là giải pháp điều hòa Multi dành cho căn hộ, nhà phố, biệt thự, văn phòng và công trình có 2 khu vực cần công suất làm lạnh lớn, nhưng muốn tối ưu không gian bằng cách chỉ sử dụng 01 dàn nóng bên ngoài.

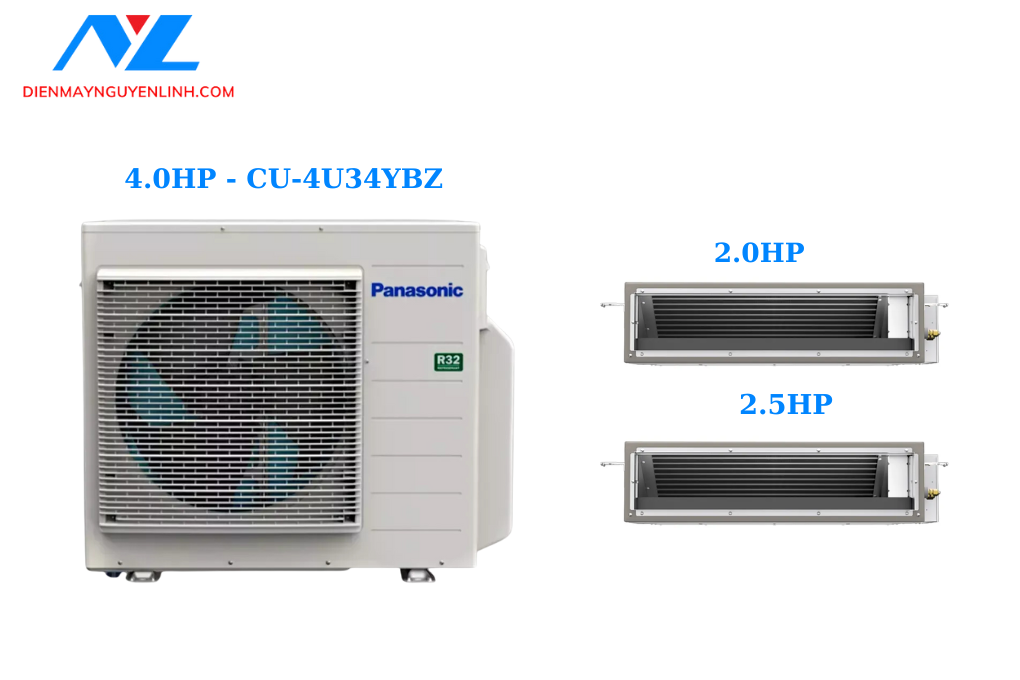

Combo bao gồm

• 01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
• 01 dàn lạnh âm trần nối ống gió 2.0 HP – CS-MU18YD3Z
• 01 dàn lạnh âm trần nối ống gió 2.5 HP – CS-MU24YD3Z

1 dàn nóng kết nối 2 dàn lạnh nối ống gió

Thay vì sử dụng: 2 khu vực → 2 dàn nóng hệ thống Multi Panasonic CU-4U34YBZ chỉ cần: 2 khu vực → 1 dàn nóng

Giải pháp giúp:

• Giảm số lượng dàn nóng ngoài trời.
• Tiết kiệm diện tích ban công kỹ thuật.
• Giữ mặt ngoài công trình gọn gàng.
• Tăng tính thẩm mỹ.
• Phù hợp căn hộ chung cư.
• Từng khu vực có thể sử dụng điều hòa theo nhu cầu.

Cấu hình 2HP + 2.5HP

Cấu hình phù hợp với mặt bằng có hai không gian tương đối lớn nhưng tải lạnh không hoàn toàn giống nhau.

Ví dụ:

Phòng Master lớn 2 HP + phòng khách 2.5 HP hoặc: Phòng làm việc 2 HP + phòng họp/phòng sinh hoạt lớn 2.5 HP

CU-4U34YBZ – Dàn nóng Multi Panasonic 4.0 HP

Panasonic CU-4U34YBZ là dàn nóng thuộc hệ thống Multi-Split Inverter, sử dụng môi chất lạnh R32.

Dàn nóng thuộc nhóm công suất: 4.0 HP – khoảng 32.400 BTU/h danh định

Một dàn nóng có thể kết nối nhiều dàn lạnh tương thích, giúp giảm đáng kể số lượng thiết bị phải bố trí ngoài trời.

Với combo này, CU-4U34YBZ kết nối: CS-MU18YD3Z + CS-MU24YD3Z tạo thành hệ thống điều hòa cho hai khu vực.

CS-MU18YD3Z – Dàn lạnh nối ống gió 2 HP

Panasonic CS-MU18YD3Z là dàn lạnh âm trần nối ống gió, thuộc nhóm công suất khoảng: 2.0 HP – 18.000 BTU/h

Phù hợp với:

• Phòng ngủ Master lớn.
• Phòng khách vừa.
• Phòng sinh hoạt.
• Văn phòng.
• Phòng làm việc.
• Không gian khoảng 20–30 m² tùy tải nhiệt thực tế.

Thân máy được bố trí phía trên trần, giúp không gian nội thất gọn gàng hơn so với dàn lạnh treo tường.

CS-MU24YD3Z – Dàn lạnh nối ống gió 2.5 HP

Khu vực có tải lạnh lớn hơn sử dụng: Panasonic CS-MU24YD3Z – 2.5 HP

thuộc nhóm công suất khoảng: 24.000 BTU/h

Phù hợp với:

• Phòng khách lớn.
• Phòng sinh hoạt chung.
• Phòng Master diện tích lớn.
• Văn phòng.
• Phòng họp.
• Không gian mở.

Trong điều kiện thông thường, nhóm 2.5 HP thường được cân nhắc cho không gian khoảng 30–40 m². Công suất thực tế cần được tính theo tải nhiệt của từng công trình.

Thiết kế âm trần nối ống gió thẩm mỹ

Cả hai dàn lạnh: CS-MU18YD3Z + CS-MU24YD3Z đều thuộc loại âm trần nối ống gió.

Thân thiết bị được bố trí phía trên trần, khí lạnh được phân phối vào không gian thông qua hệ thống ống gió và cửa gió.

Nhờ đó:

• Không chiếm mảng tường.
• Dễ kết hợp với thiết kế nội thất.
• Không ảnh hưởng tủ kịch trần.
• Tạo không gian gọn gàng.
• Phù hợp phong cách hiện đại, tối giản.
• Tăng tính thẩm mỹ cho căn hộ và nhà ở cao cấp.

Giải phóng không gian tường

So với máy lạnh treo tường, dàn lạnh nối ống gió giúp kiến trúc sư linh hoạt hơn khi bố trí:

• Vách TV.
• Tủ kịch trần.
• Tủ quần áo.
• Tranh trang trí.
• Hệ thống đèn.
• Nội thất âm tường.

Đây là ưu điểm đáng chú ý đối với căn hộ, biệt thự và nhà phố có yêu cầu cao về thiết kế nội thất.

Phân phối khí lạnh linh hoạt

Khí lạnh được dẫn từ dàn lạnh đến vị trí cửa gió thông qua hệ thống ống gió.

Tùy phong cách thiết kế có thể lựa chọn:

• Cửa gió nan ngang.
• Cửa gió dài.
• Cửa gió khe.
• Cửa gió tuyến tính.

Vị trí cấp gió có thể được bố trí phù hợp với mặt bằng và nội thất của từng khu vực.

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, giúp điều chỉnh hoạt động của máy nén theo tải lạnh thực tế.

Người dùng có thể:

• Chỉ sử dụng dàn 2 HP.
• Chỉ sử dụng dàn 2.5 HP.
• Sử dụng đồng thời cả hai khu vực.

Hệ thống sẽ điều chỉnh công suất theo nhu cầu thực tế, hỗ trợ:

• Duy trì nhiệt độ ổn định.
• Hạn chế bật/tắt máy nén liên tục.
• Tối ưu điện năng.
• Vận hành linh hoạt.

Môi chất lạnh R32

Hệ thống Multi Panasonic sử dụng môi chất lạnh R32.

Ưu điểm:

• Hiệu quả truyền nhiệt tốt.
• Phù hợp với công nghệ Inverter.
• Hỗ trợ nâng cao hiệu suất năng lượng.
• Tác động nóng lên toàn cầu thấp hơn một số môi chất lạnh thế hệ cũ.

Hai khu vực sử dụng độc lập theo nhu cầu

Mặc dù hai dàn lạnh dùng chung một dàn nóng, người dùng không bắt buộc phải sử dụng cả hai cùng lúc.

Có thể:

• Chỉ sử dụng phòng Master.
• Chỉ bật phòng khách.
• Sử dụng đồng thời cả hai khu vực.

Khi cả hai dàn lạnh hoạt động cùng lúc, dàn nóng sẽ điều chỉnh và phân bổ công suất cho toàn hệ thống.

Phù hợp phòng Master + phòng khách

Một phương án bố trí tham khảo:

Ngoài ra có thể ứng dụng cho:

• Phòng làm việc + phòng họp.
• Hai khu vực văn phòng.
• Phòng sinh hoạt + phòng khách.
• Hai không gian có tải lạnh tương đối lớn.

Tổng công suất dàn lạnh khoảng 42.000 BTU/h

Theo nhóm công suất: 18.000 + 24.000 = khoảng 42.000 BTU/h

Trong khi dàn nóng CU-4U34YBZ thuộc nhóm khoảng: 32.400 BTU/h danh định

Với hệ thống Multi, tổng công suất danh định của các dàn lạnh có thể cao hơn công suất danh định của dàn nóng trong phạm vi tổ hợp được nhà sản xuất cho phép.

Khi cả hai khu vực cùng yêu cầu tải lạnh cao, công suất thực tế sẽ được dàn nóng phân bổ giữa hai dàn lạnh.

Do đó trước khi thi công cần đối chiếu chính xác tổ hợp CU-4U34YBZ + CS-MU18YD3Z + CS-MU24YD3Z theo tài liệu kỹ thuật Panasonic.

Tối ưu ban công kỹ thuật

Nếu sử dụng hai máy lạnh độc lập: 2 khu vực → 2 dàn nóng

Với hệ Multi Panasonic: 2 khu vực → chỉ 1 dàn nóng CU-4U34YBZ

Nhờ đó tiết kiệm không gian để bố trí:

• Máy giặt.
• Máy sấy.
• Khu vực phơi đồ.
• Tủ kỹ thuật.
• Các thiết bị khác.

Đây là lợi thế đặc biệt quan trọng với căn hộ chung cư có diện tích ban công hạn chế.

Lưu ý khi lựa chọn công suất

Diện tích phòng chỉ là thông số tham khảo.

Công suất thực tế còn phụ thuộc:

• Chiều cao trần.
• Hướng nắng.
• Hướng Tây.
• Diện tích kính.
• Số người sử dụng.
• Thiết bị sinh nhiệt.
• Khả năng cách nhiệt.
• Vị trí tầng.
• Không gian có liên thông hay không.

Đặc biệt với phòng khách sử dụng CS-MU24YD3Z 2.5 HP, nên tính tải cụ thể nếu phòng có nhiều kính hoặc liên thông với khu vực khác.

Lưu ý khi thiết kế hệ thống ống gió

Hiệu quả của dàn lạnh nối ống gió phụ thuộc nhiều vào thiết kế hệ thống phân phối khí.

Cần tính toán:

• Lưu lượng gió.
• Kích thước ống gió.
• Chiều dài đường ống.
• Số lượng co.
• Số lượng nhánh.
• Kích thước cửa gió.
• Vị trí cấp gió.
• Vị trí hồi gió.

Thiết kế đúng giúp đảm bảo lượng gió phù hợp, hạn chế tiếng ồn và nâng cao hiệu quả làm lạnh.

Bảo ôn hệ thống

Các hạng mục cần được bảo ôn đầy đủ gồm:

• Đường ống đồng.
• Hệ thống ống gió.
• Đường nước ngưng.

Bảo ôn đúng kỹ thuật giúp:

• Hạn chế thất thoát nhiệt.
• Hạn chế đọng sương.
• Bảo vệ trần và nội thất.
• Nâng cao hiệu quả vận hành.

Lưu ý khi thi công Multi Panasonic

Các bước quan trọng:

• Kiểm tra đúng tổ hợp dàn nóng – dàn lạnh.
• Đối chiếu tỷ lệ tổng công suất kết nối.
• Sử dụng đúng kích thước ống đồng.
• Bảo ôn kín đường ống.
• Thử kín hệ thống.
• Hút chân không trước khi vận hành.
• Kiểm tra tổng chiều dài đường ống.
• Kiểm tra chênh lệch độ cao.
• Bổ sung môi chất lạnh theo tiêu chuẩn khi cần.
• Thiết kế hệ thống ống gió đúng lưu lượng.
• Kiểm tra đường nước ngưng.
• Chạy thử và nghiệm thu trước khi bàn giao.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

• 01 dàn nóng CU-4U34YBZ – 4.0 HP
• 01 dàn lạnh CS-MU18YD3Z – 2.0 HP
• 01 dàn lạnh CS-MU24YD3Z – 2.5 HP
• Tổng cộng 02 dàn lạnh
• Cấu hình 2 HP + 2.5 HP
• Tổng công suất dàn lạnh khoảng 42.000 BTU/h
• Toàn bộ là dàn lạnh âm trần nối ống gió
• Chỉ sử dụng 01 dàn nóng
• Công nghệ Inverter
• Môi chất lạnh R32
• Giải phóng mảng tường nội thất
• Tối ưu diện tích ban công
• Phù hợp hai không gian có tải lạnh lớn

Thông số cấu hình Combo

Vì sao nên chọn cấu hình 2HP + 2.5HP?

Cấu hình này phù hợp khi công trình có hai khu vực lớn nhưng tải lạnh khác nhau:

2 HP cho khu vực trung bình – lớn.

2.5 HP cho khu vực có diện tích hoặc tải nhiệt cao hơn.

Thay vì bố trí hai dàn nóng riêng biệt, hệ thống chỉ sử dụng: 01 CU-4U34YBZ

Điểm mạnh: 2 khu vực – 2 mức công suất – toàn bộ nối ống gió – chỉ 1 dàn nóng Multi Panasonic.

Vì sao nên mua và lắp đặt tại Điện Máy Nguyễn Linh?

Điện Máy Nguyễn Linh cung cấp máy lạnh Multi Panasonic Inverter, dàn lạnh treo tường, dàn lạnh nối ống gió và giải pháp điều hòa cho căn hộ, nhà phố, biệt thự, văn phòng và công trình.

Khách hàng được hỗ trợ:

• Tính tải lạnh từng phòng.
• Tư vấn cấu hình Multi.
• Kiểm tra tổ hợp dàn nóng – dàn lạnh.
• Khảo sát công trình.
• Bóc tách khối lượng ống đồng và vật tư.
• Tư vấn phương án ống gió.
• Thi công hệ thống.
• Hút chân không.
• Lắp đặt và chạy thử.
• Xuất hóa đơn VAT.
• Bảo hành theo chính sách hãng và đơn vị thi công.

Hotline: 0933 318 518

Câu hỏi thường gặp

Combo gồm những model nào?

01 CU-4U34YBZ + 01 CS-MU18YD3Z + 01 CS-MU24YD3Z.

Combo có bao nhiêu dàn lạnh?

Có tổng cộng 02 dàn lạnh âm trần nối ống gió Panasonic.

CS-MU18YD3Z bao nhiêu HP?

2.0 HP – khoảng 18.000 BTU/h.

CS-MU24YD3Z bao nhiêu HP?

2.5 HP – khoảng 24.000 BTU/h.

Tổng công suất dàn lạnh bao nhiêu?

Khoảng: 18.000 + 24.000 = 42.000 BTU/h.

Có cần bật cả hai dàn lạnh cùng lúc không?

Không. Có thể sử dụng từng khu vực theo nhu cầu. Khi cả hai cùng hoạt động ở tải cao, dàn nóng sẽ phân bổ công suất cho toàn hệ thống.

Combo phù hợp với không gian nào?

Điển hình là phòng Master lớn + phòng khách, hoặc hai khu vực có tải lạnh tương đối lớn.
