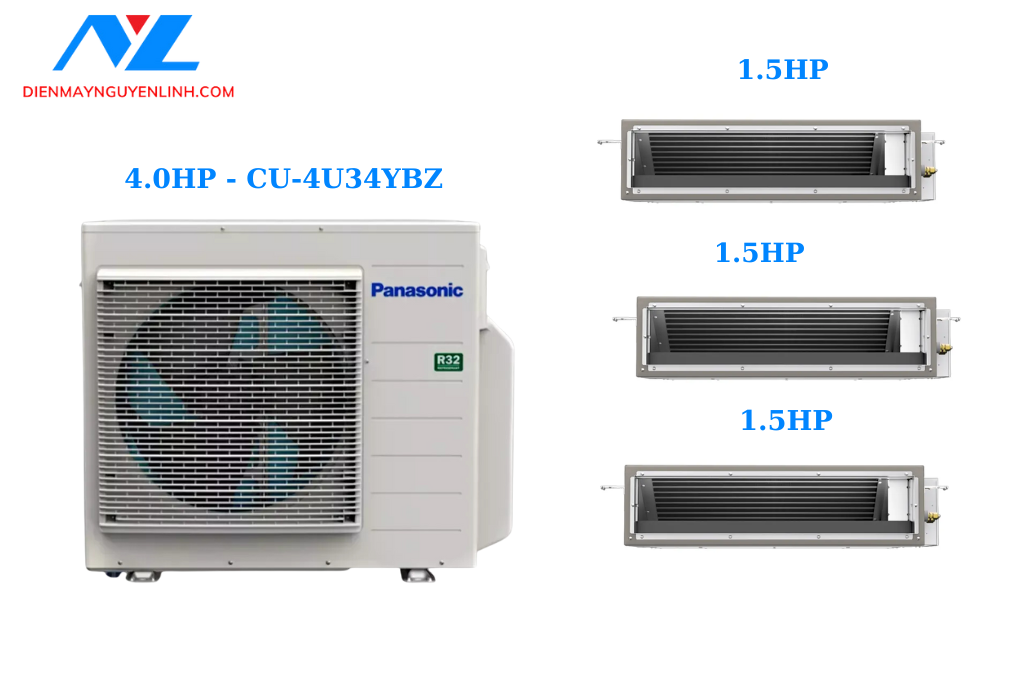

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU12YD3Z + CS-MU12YD3Z + CS-MU12YD3Z

Combo Multi Panasonic 1 dàn nóng 4.0 HP + 3 dàn lạnh âm trần nối ống gió 1.5 HP

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / 3 CS-MU12YD3Z là giải pháp điều hòa Multi dành cho căn hộ cao cấp, nhà phố, biệt thự, văn phòng và công trình yêu cầu tính thẩm mỹ cao. Hệ thống sử dụng 01 dàn nóng Multi Panasonic 4.0 HP kết nối với 03 dàn lạnh âm trần nối ống gió 1.5 HP, giúp làm lạnh 3 khu vực nhưng chỉ cần bố trí một dàn nóng bên ngoài.

Combo bao gồm

• 01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
• 03 dàn lạnh âm trần nối ống gió 1.5 HP – CS-MU12YD3Z

Cấu hình: 1.5 HP + 1.5 HP + 1.5 HP

Đây là lựa chọn phù hợp cho công trình có 3 phòng với tải lạnh tương đối tương đồng.

CS-MU12YD3Z là dàn lạnh âm trần nối ống gió

Điểm quan trọng của combo này là CS-MU12YD3Z không phải dàn lạnh treo tường.

Đây là dòng dàn lạnh âm trần nối ống gió Panasonic, thân máy được bố trí phía trên trần và đưa khí lạnh vào phòng thông qua hệ thống ống gió, cửa gió.

Nhờ đó, không gian nội thất trở nên:

• Gọn gàng hơn.
• Không chiếm diện tích tường.
• Dễ kết hợp với thiết kế nội thất.
• Tăng tính thẩm mỹ.
• Phù hợp căn hộ và nhà ở cao cấp.

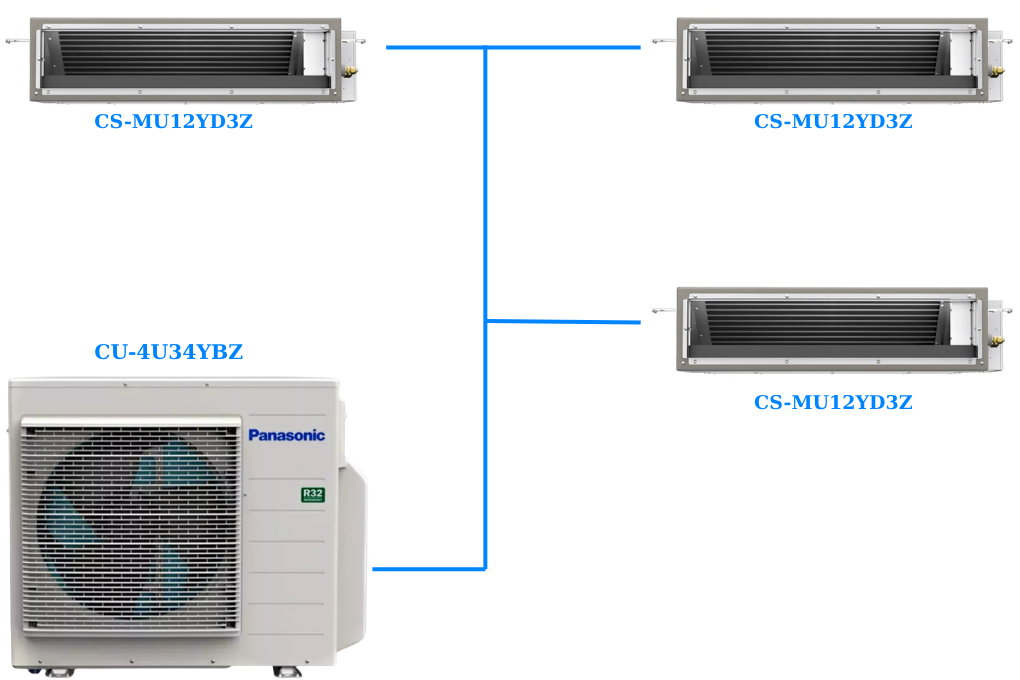

1 dàn nóng kết nối 3 dàn lạnh

Nếu sử dụng ba bộ điều hòa độc lập: 3 phòng → 3 dàn nóng

Trong khi với Multi Panasonic CU-4U34YBZ: 3 phòng → chỉ 1 dàn nóng

Giải pháp giúp giảm đáng kể số lượng thiết bị đặt tại ban công hoặc khu vực kỹ thuật.

Đặc biệt phù hợp với:

• Chung cư giới hạn vị trí đặt dàn nóng.
• Căn hộ cao cấp.
• Nhà phố.
• Biệt thự.
• Văn phòng.
• Công trình yêu cầu mặt ngoài gọn gàng.

Cấu hình 1.5 HP + 1.5 HP + 1.5 HP

Combo sử dụng ba dàn lạnh cùng model:

CS-MU12YD3Z + CS-MU12YD3Z + CS-MU12YD3Z

Mỗi dàn thuộc nhóm công suất khoảng: 1.5 HP

Tổng công suất danh định của ba dàn lạnh thuộc nhóm khoảng: 36.000 BTU/h

Cấu hình này đặc biệt phù hợp khi ba phòng có diện tích và tải lạnh tương đối tương đồng.

CU-4U34YBZ – Dàn nóng Multi Panasonic 4.0 HP

Panasonic CU-4U34YBZ là dàn nóng Multi-Split sử dụng công nghệ Inverter và môi chất lạnh R32.

Dàn nóng có công suất lạnh danh định khoảng: 9,5 kW – 32.400 BTU/h và hỗ trợ kết nối tối đa: 4 dàn lạnh

Trong combo này, hệ thống sử dụng 03 dàn lạnh CS-MU12YD3Z, phù hợp cho phương án điều hòa 3 khu vực.

CS-MU12YD3Z – Dàn lạnh nối ống gió 1.5 HP

Panasonic CS-MU12YD3Z thuộc dòng dàn lạnh giấu trần nối ống gió dành cho hệ thống Multi.

Thiết bị được lắp phía trên trần, sau đó khí lạnh được dẫn tới cửa gió thông qua hệ thống ống gió.

Dòng sản phẩm này phù hợp với:

• Phòng ngủ.
• Phòng Master.
• Phòng làm việc.
• Phòng sinh hoạt.
• Căn hộ cao cấp.
• Khách sạn.
• Văn phòng.
• Biệt thự.

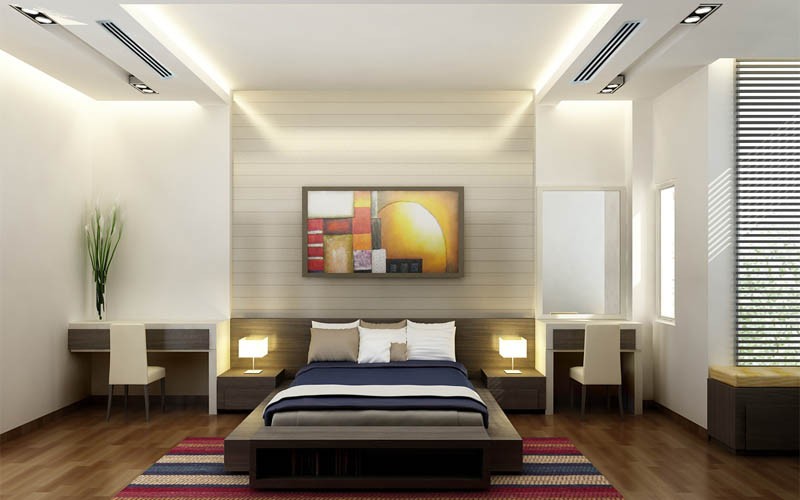

Thiết kế giấu trần – tăng tính thẩm mỹ

Một trong những ưu điểm lớn nhất của CS-MU12YD3Z là phần thân dàn lạnh được giấu phía trên trần.

Trong không gian sử dụng chủ yếu chỉ nhìn thấy:

cửa gió cấp và cửa gió hồi

Nhờ đó hạn chế sự xuất hiện của thiết bị điều hòa trên tường và giúp kiến trúc nội thất liền mạch hơn.

Đây là giải pháp phù hợp với các phong cách:

• Hiện đại.
• Tối giản.
• Luxury.
• Contemporary.
• Nội thất âm tường.

Giải phóng mảng tường nội thất

So với máy lạnh treo tường, dàn lạnh nối ống gió không chiếm phần tường phía trên phòng.

Nhờ đó kiến trúc sư có thêm không gian để bố trí:

• Tủ kịch trần.
• Vách trang trí.
• Tranh.
• Tủ quần áo.
• Hệ thống đèn.
• Nội thất âm tường.

Đây là lợi thế đáng chú ý khi thiết kế căn hộ cao cấp hoặc nhà phố có yêu cầu thẩm mỹ cao.

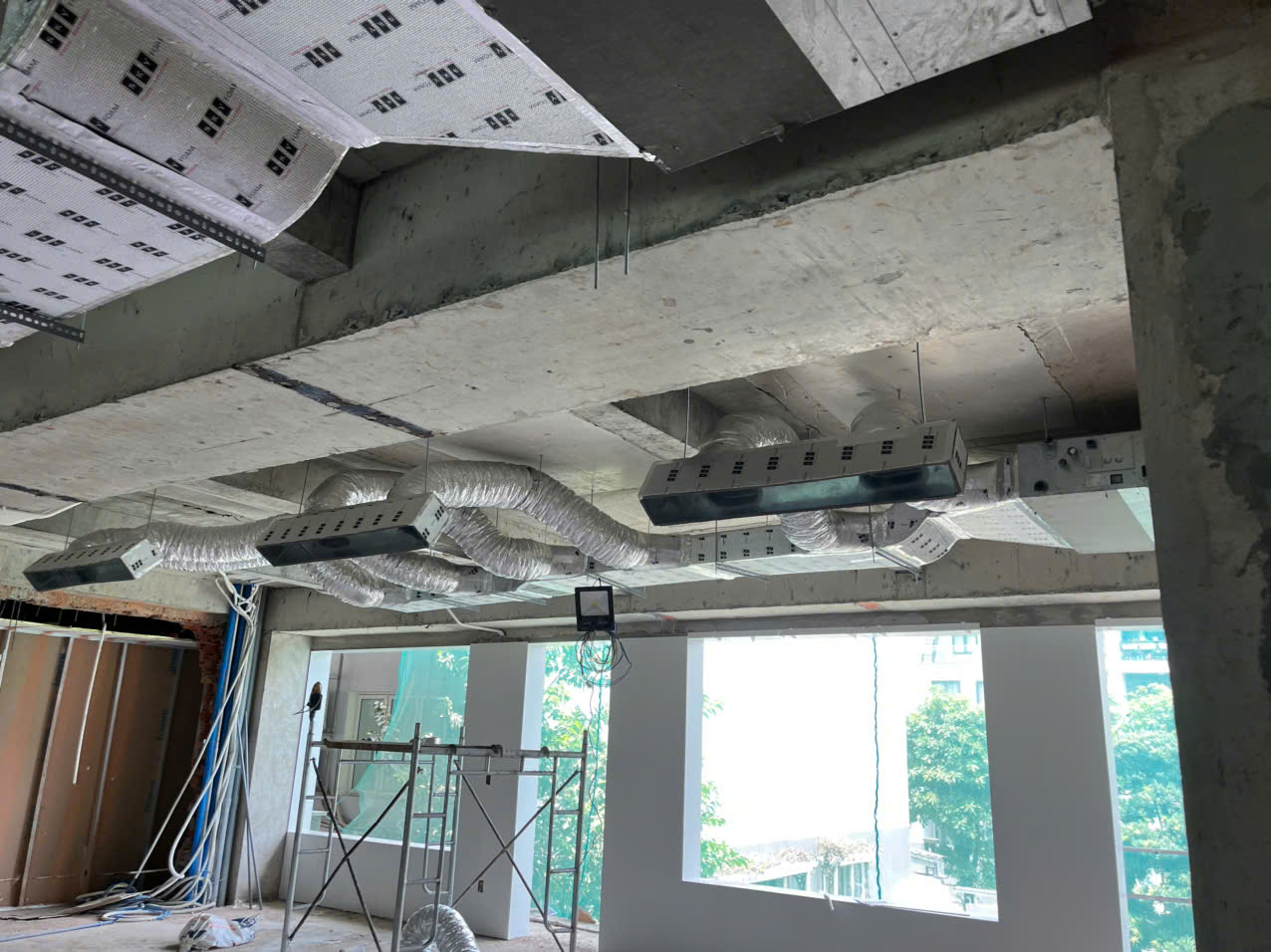

Phân phối khí lạnh qua hệ thống ống gió

Khí lạnh từ CS-MU12YD3Z được dẫn tới khu vực sử dụng thông qua hệ thống ống gió.

Tùy thiết kế nội thất, có thể lựa chọn nhiều kiểu cửa gió như:

• Cửa gió nan ngang.
• Cửa gió dài.
• Cửa gió khe.
• Cửa gió tuyến tính.

Nhờ đó vị trí cấp gió có thể được bố trí phù hợp hơn với kiến trúc của từng phòng.

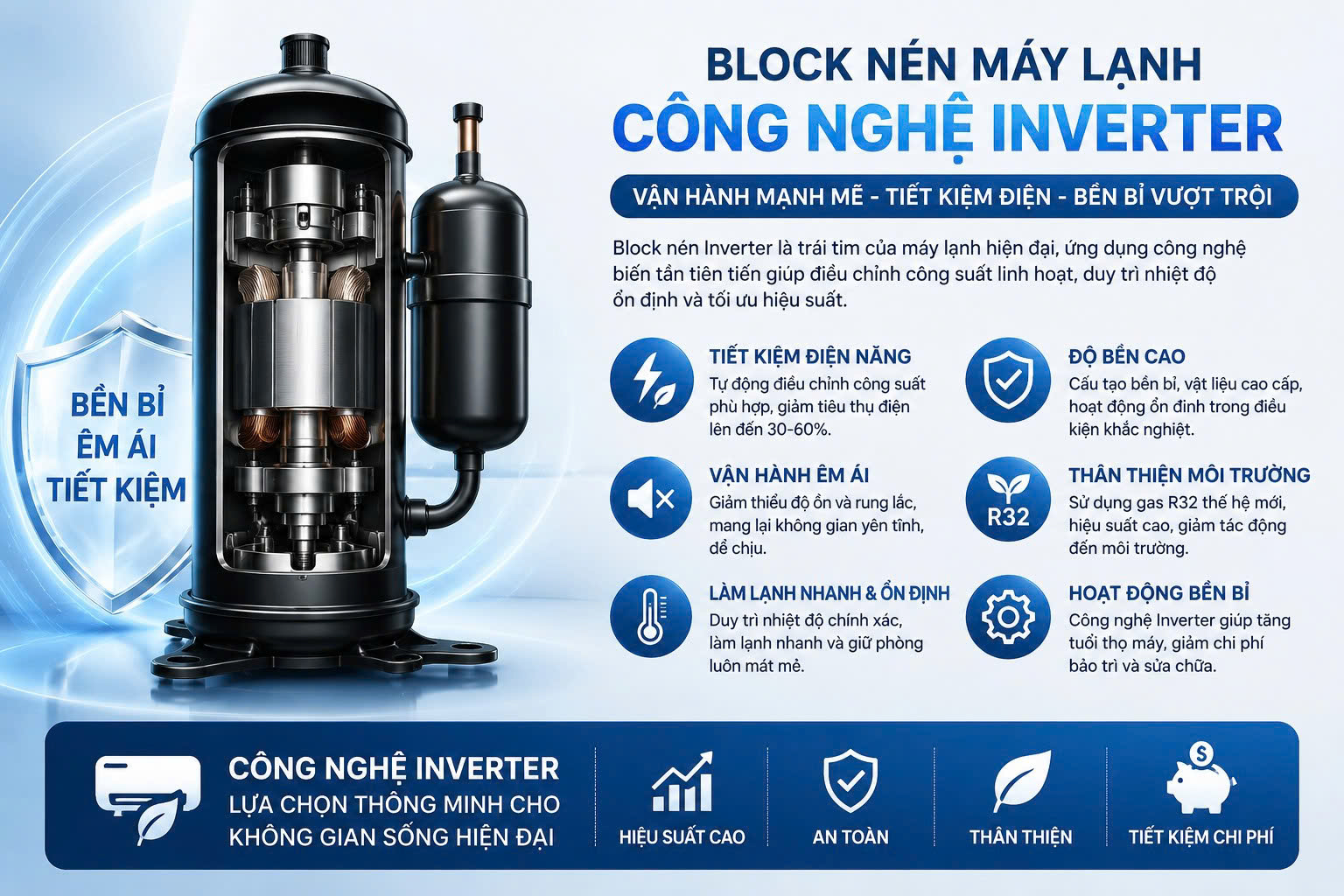

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, giúp máy nén điều chỉnh công suất dựa trên nhu cầu làm lạnh thực tế.

Ví dụ:

• Chỉ sử dụng một phòng.
• Sử dụng hai phòng.
• Sử dụng đồng thời cả ba phòng.

Hệ thống sẽ điều chỉnh hoạt động theo tải lạnh của các dàn lạnh đang vận hành.

Điều này hỗ trợ:

• Duy trì nhiệt độ ổn định.
• Hạn chế bật/tắt máy nén liên tục.
• Tối ưu điện năng.
• Vận hành linh hoạt theo nhu cầu sử dụng.

Môi chất lạnh R32

Hệ thống Multi Panasonic sử dụng môi chất lạnh R32.

R32 có những ưu điểm như:

• Khả năng truyền nhiệt tốt.
• Phù hợp với công nghệ Inverter.
• Hiệu suất năng lượng tốt.
• Tác động nóng lên toàn cầu thấp hơn một số loại môi chất lạnh thế hệ cũ.

3 khu vực sử dụng linh hoạt

Mặc dù ba dàn lạnh sử dụng chung một dàn nóng, người dùng vẫn có thể vận hành từng khu vực theo nhu cầu. Có thể:

• Chỉ bật phòng 1.
• Chỉ bật phòng 2.
• Bật hai phòng.
• Sử dụng đồng thời cả ba khu vực.

Khi nhiều dàn lạnh cùng hoạt động, dàn nóng sẽ phân bổ công suất cho toàn hệ thống theo tải lạnh thực tế.

Phù hợp căn hộ 3 phòng ngủ

Một phương án bố trí rất phù hợp:

Ngoài ra, có thể bố trí cho:

• 3 phòng làm việc.
• 3 phòng ngủ nhà phố.
• 3 phòng khách sạn.
• 3 khu vực văn phòng có tải lạnh tương đương.

Tổng công suất dàn lạnh khoảng 36.000 BTU/h

Ba dàn lạnh 1.5 HP có tổng công suất thuộc nhóm khoảng: 12.000 + 12.000 + 12.000 = 36.000 BTU/h

Trong khi CU-4U34YBZ có công suất lạnh danh định khoảng: 32.400 BTU/h

Đây là đặc điểm bình thường của hệ thống Multi khi tổng công suất danh định của các dàn lạnh có thể lớn hơn công suất danh định dàn nóng trong phạm vi tổ hợp được nhà sản xuất cho phép.

Khi cả ba dàn lạnh cùng yêu cầu tải tối đa, công suất thực tế sẽ được dàn nóng phân bổ cho các khu vực đang hoạt động.

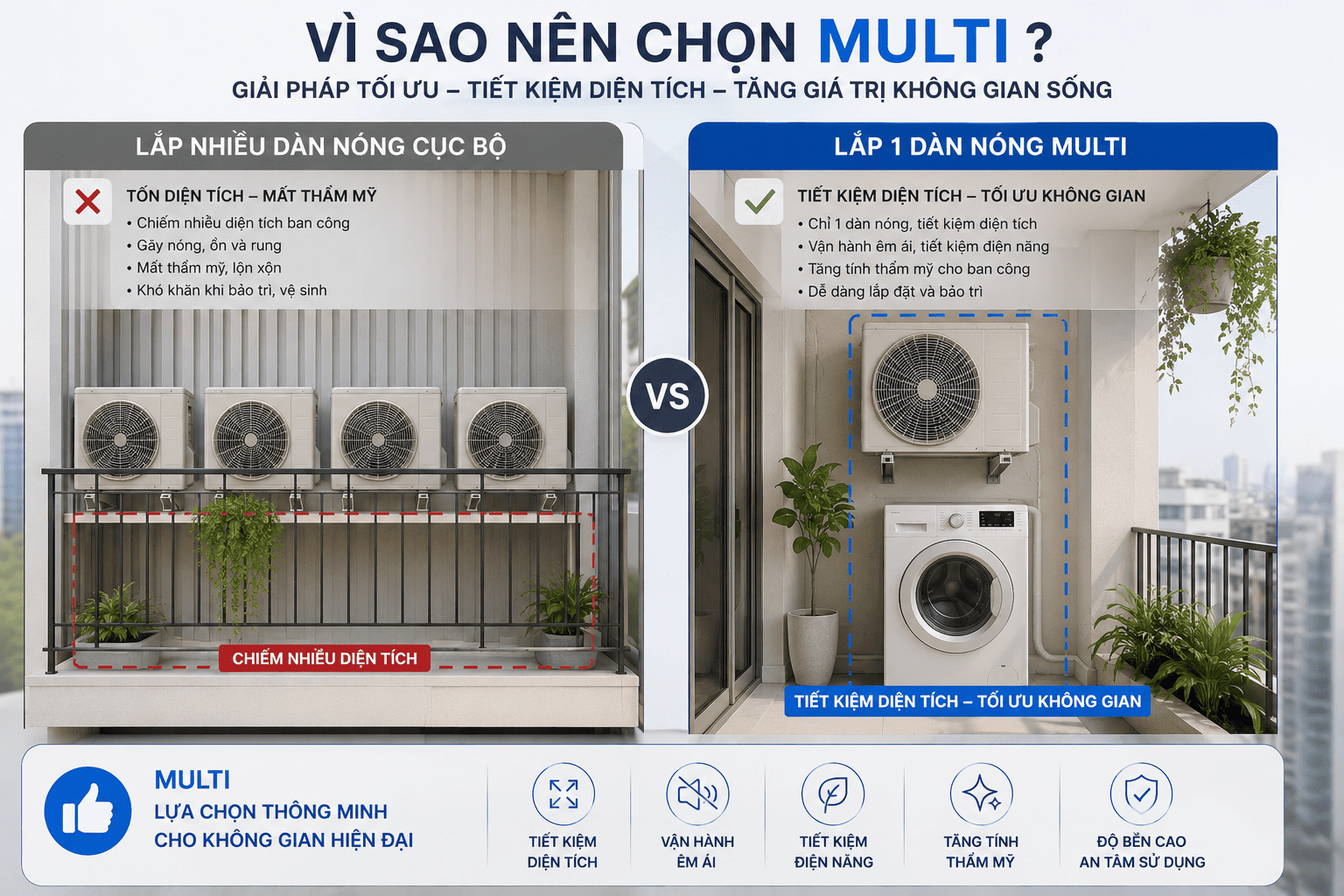

Tối ưu diện tích ban công

Nếu sử dụng ba máy lạnh riêng: 3 phòng → 3 dàn nóng . Với combo Multi: 3 phòng → 1 dàn nóng CU-4U34YBZ

Nhờ đó ban công kỹ thuật có thêm không gian dành cho:

• Máy giặt.
• Máy sấy.
• Khu vực phơi đồ.
• Tủ kỹ thuật.
• Các thiết bị khác.

Đây là lợi thế rất lớn đối với căn hộ chung cư.

Lưu ý khi thiết kế hệ thống ống gió

Dàn lạnh nối ống gió cần được thiết kế đồng bộ giữa thiết bị và hệ thống phân phối khí. Cần tính toán:

• Lưu lượng gió.
• Kích thước ống gió.
• Chiều dài đường ống.
• Số lượng nhánh.
• Số lượng co.
• Kích thước cửa gió.
• Vị trí cửa cấp gió.
• Vị trí cửa hồi gió.

Thiết kế đúng giúp đảm bảo lượng gió phân phối phù hợp và hạn chế tiếng ồn trong quá trình sử dụng.

Bảo ôn hệ thống ống gió

Ống gió lạnh cần được cách nhiệt đầy đủ nhằm:

• Hạn chế thất thoát nhiệt.
• Hạn chế đọng sương.
• Tăng hiệu quả làm lạnh.
• Bảo vệ phần trần và nội thất xung quanh.

Đây là hạng mục quan trọng khi thi công dàn lạnh nối ống gió.

Đường nước ngưng

Đường nước ngưng cần được thi công đúng kỹ thuật ngay từ đầu.

Nên đảm bảo:

• Độ dốc thoát nước phù hợp.
• Bảo ôn đường nước.
• Hạn chế võng ống.
• Kiểm tra khả năng thoát nước.
• Thử nước trước khi hoàn thiện trần.

Lưu ý khi thi công Multi Panasonic

Hệ thống Multi nối ống gió yêu cầu kỹ thuật thi công chính xác.

Các hạng mục quan trọng gồm:

• Kiểm tra đúng tổ hợp dàn nóng – dàn lạnh.
• Sử dụng đúng kích thước ống đồng.
• Bảo ôn kín đường ống.
• Thử kín hệ thống.
• Hút chân không trước khi vận hành.
• Kiểm tra chiều dài đường ống.
• Kiểm tra chênh lệch độ cao.
• Bổ sung môi chất lạnh theo tiêu chuẩn khi cần.
• Thiết kế ống gió phù hợp.
• Kiểm tra đường nước ngưng.
• Chạy thử toàn bộ hệ thống trước khi nghiệm thu.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

• 01 dàn nóng Multi Panasonic CU-4U34YBZ – 4.0 HP
• 03 dàn lạnh CS-MU12YD3Z – 1.5 HP
• Cấu hình 1.5 HP + 1.5 HP + 1.5 HP
• Tổng cộng 03 dàn lạnh
• Dàn lạnh âm trần nối ống gió
• Chỉ sử dụng 01 dàn nóng
• Công nghệ Inverter
• Môi chất lạnh R32
• Thiết kế dàn lạnh giấu phía trên trần
• Giải phóng mảng tường nội thất
• Phân phối khí lạnh qua hệ thống ống gió
• Từng khu vực sử dụng linh hoạt
• Tối ưu diện tích ban công
• Phù hợp căn hộ, nhà phố, biệt thự và văn phòng

Thông số cấu hình Combo

Vì sao nên chọn cấu hình 3 dàn lạnh 1.5 HP?

Cấu hình này đặc biệt phù hợp với công trình có ba phòng diện tích tương đối giống nhau.

Thay vì phải bố trí ba dàn nóng riêng biệt, hệ thống sử dụng: 03 CS-MU12YD3Z → 01 CU-4U34YBZ

Nhờ đó vừa tối ưu không gian bên ngoài vừa duy trì thiết kế nội thất gọn gàng nhờ toàn bộ dàn lạnh được giấu phía trên trần.

Ba lợi ích nổi bật: 3 phòng – 3 dàn lạnh nối ống gió 1.5 HP – chỉ 1 dàn nóng Multi Panasonic.

Vì sao nên mua và lắp đặt tại Điện Máy Nguyễn Linh?

Điện Máy Nguyễn Linh cung cấp các dòng máy lạnh Multi Panasonic Inverter, dàn lạnh treo tường, dàn lạnh âm trần nối ống gió và giải pháp điều hòa cho căn hộ, nhà phố, biệt thự, văn phòng và công trình.

Khách hàng được hỗ trợ:

• Tính tải lạnh từng phòng.
• Tư vấn cấu hình Multi.
• Kiểm tra tổ hợp dàn nóng – dàn lạnh.
• Khảo sát công trình.
• Bóc tách khối lượng ống đồng và vật tư.
• Tư vấn phương án ống gió.
• Thi công đường ống.
• Hút chân không.
• Lắp đặt và vận hành.
• Xuất hóa đơn VAT.
• Bảo hành theo chính sách hãng và đơn vị thi công.

Hotline: 0933 318 518

Câu hỏi thường gặp

Combo này gồm những model nào?

Combo gồm: 01 CU-4U34YBZ + 03 CS-MU12YD3Z.

CS-MU12YD3Z là loại dàn lạnh gì?

Đây là dàn lạnh âm trần nối ống gió Panasonic, thân máy được bố trí phía trên trần và phân phối khí lạnh thông qua hệ thống ống gió.

CS-MU12YD3Z bao nhiêu HP?

Model thuộc nhóm công suất khoảng 1.5 HP.

Combo có bao nhiêu dàn lạnh?

Có 03 dàn lạnh âm trần nối ống gió CS-MU12YD3Z.

Combo phù hợp với bao nhiêu phòng?

Phù hợp cho 3 khu vực độc lập, đặc biệt là ba phòng có tải lạnh tương đối tương đồng.

Có cần bật cả 3 dàn lạnh cùng lúc không?

Không. Có thể sử dụng từng khu vực theo nhu cầu. Khi nhiều dàn lạnh cùng hoạt động, dàn nóng sẽ phân bổ công suất cho toàn hệ thống.

CU-4U34YBZ có thể kết nối tối đa bao nhiêu dàn lạnh?

Dàn nóng thuộc nhóm hỗ trợ tối đa 4 dàn lạnh, tuy nhiên mọi cấu hình thực tế cần nằm trong bảng tổ hợp kết nối mà Panasonic cho phép.
