Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU12YD3Z + CS-MU24YD3Z

Combo Multi Panasonic 1 dàn nóng 4.0 HP + 3 dàn lạnh nối ống gió 1HP + 1.5HP + 2.5HP

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU12YD3Z + CS-MU24YD3Z là giải pháp điều hòa Multi phù hợp cho căn hộ, nhà phố, biệt thự hoặc văn phòng có 3 khu vực với tải lạnh khác nhau, nhưng chỉ cần sử dụng 01 dàn nóng bên ngoài.

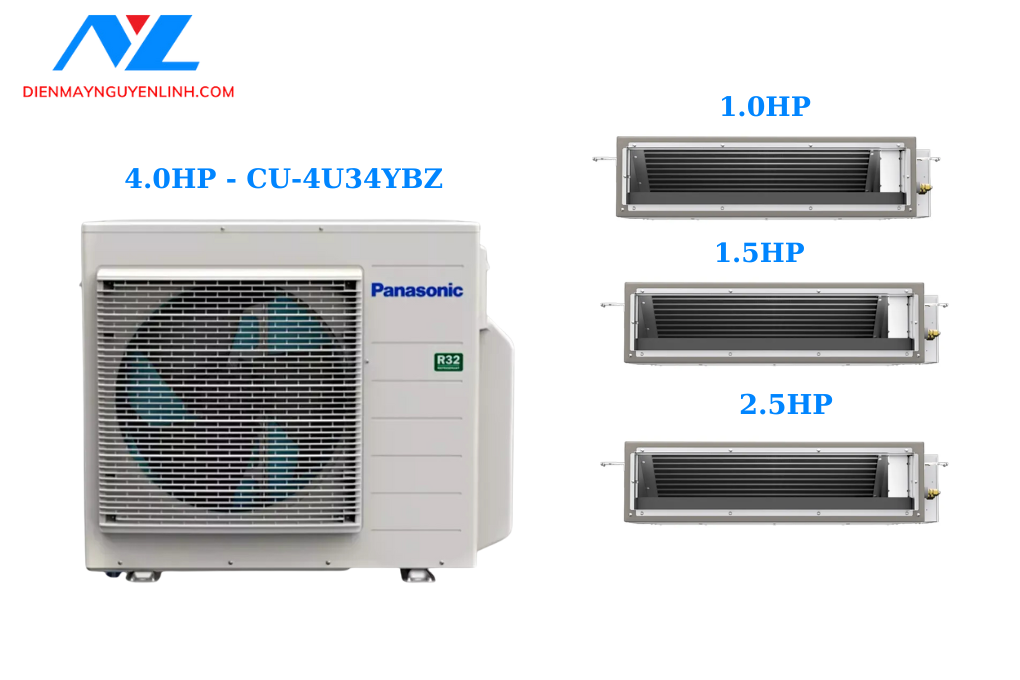

Combo bao gồm:

• 01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
• 01 dàn lạnh âm trần nối ống gió 1.0 HP – CS-MU9YD3Z
• 01 dàn lạnh âm trần nối ống gió 1.5 HP – CS-MU12YD3Z
• 01 dàn lạnh âm trần nối ống gió 2.5 HP – CS-MU24YD3Z

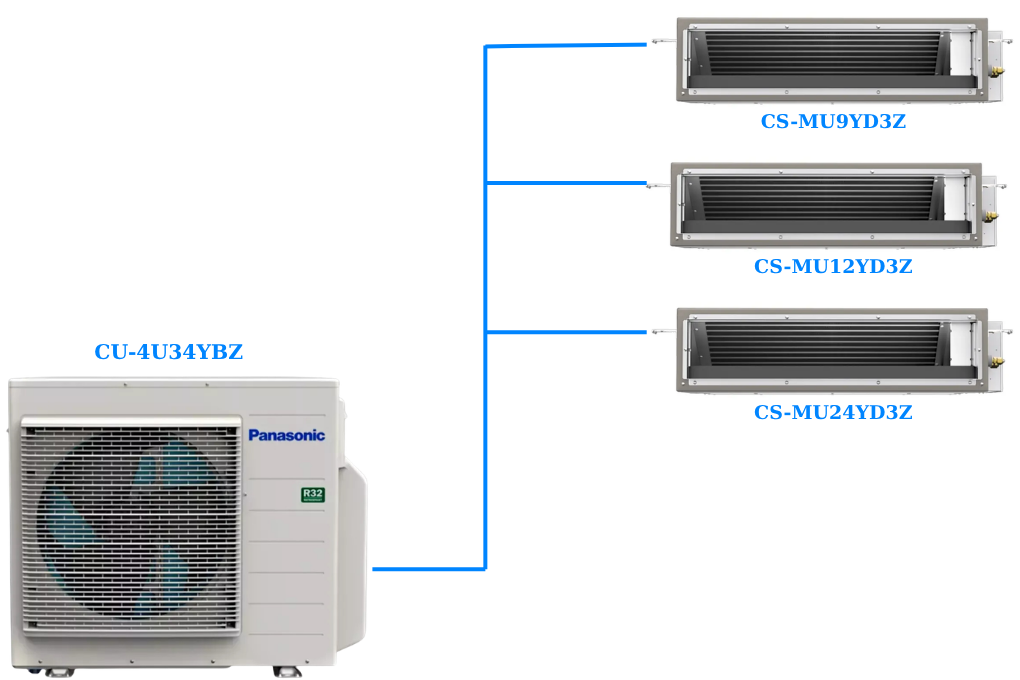

1 dàn nóng kết nối 3 dàn lạnh nối ống gió

Nếu sử dụng ba bộ điều hòa riêng: 3 phòng → 3 dàn nóng. Trong khi với Multi Panasonic CU-4U34YBZ: 3 phòng → chỉ 1 dàn nóng

Giải pháp này giúp:

• Tiết kiệm diện tích ban công kỹ thuật.
• Giảm số lượng dàn nóng ngoài trời.
• Tăng tính thẩm mỹ mặt ngoài công trình.
• Phù hợp căn hộ chung cư.
• Thuận tiện cho nhà phố và biệt thự.
• Từng khu vực vẫn có thể sử dụng điều hòa linh hoạt theo nhu cầu.

Cấu hình 1HP + 1.5HP + 2.5HP

Các dàn lạnh được phân bổ như sau:

Cách bố trí này đặc biệt phù hợp với:

• Phòng ngủ nhỏ.
• Phòng Master.
• Phòng khách lớn.
• Hoặc ba khu vực có tải lạnh chênh lệch rõ rệt.

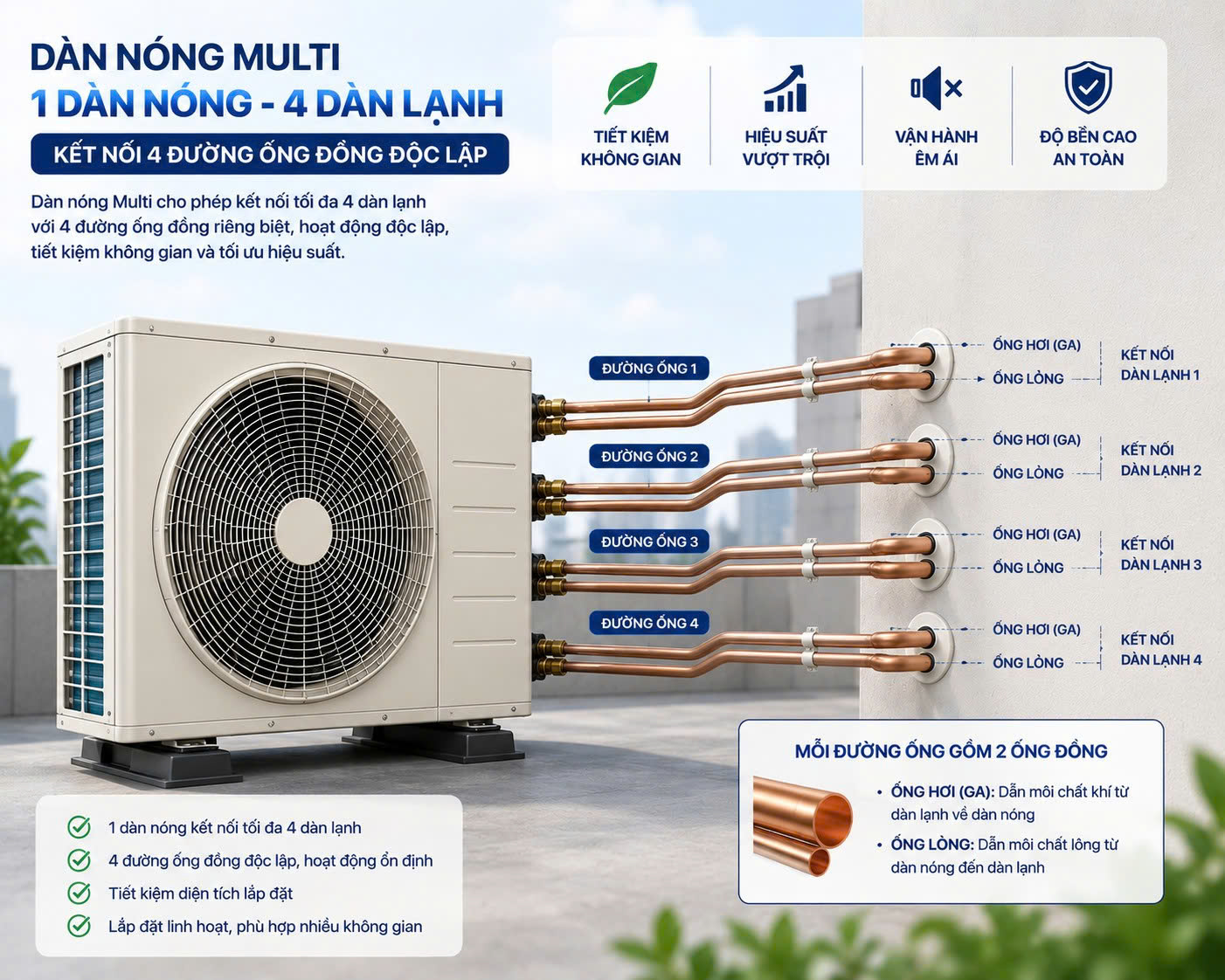

CU-4U34YBZ – Dàn nóng Multi Panasonic 4 HP

Panasonic CU-4U34YBZ thuộc dòng Multi-Split Inverter sử dụng môi chất lạnh R32.

Dàn nóng thuộc nhóm công suất khoảng: 4.0 HP – khoảng 32.400 BTU/h danh định và có khả năng kết nối tối đa 4 dàn lạnh theo tổ hợp mà Panasonic cho phép.

Với combo hiện tại, dàn nóng kết nối 3 dàn lạnh nối ống gió có công suất khác nhau.

CS-MU9YD3Z – Dàn lạnh nối ống gió 1 HP

Panasonic CS-MU9YD3Z là dàn lạnh âm trần nối ống gió, phù hợp với các không gian nhỏ.

Ứng dụng tham khảo:

• Phòng ngủ nhỏ.
• Phòng trẻ em.
• Phòng làm việc.
• Phòng đọc sách.
• Không gian dưới khoảng 15 m² trong điều kiện thông thường.

Thân máy được giấu phía trên trần, chỉ để lộ hệ thống cửa gió, giúp tăng tính thẩm mỹ.

CS-MU12YD3Z – Dàn lạnh nối ống gió 1.5 HP

Khu vực có tải lạnh trung bình sử dụng:

Panasonic CS-MU12YD3Z – 1.5 HP

Phù hợp với:

• Phòng ngủ Master.
• Phòng làm việc.
• Phòng ngủ lớn.
• Không gian khoảng 15–20 m² tùy tải nhiệt thực tế.

Đây là mức công suất trung gian hợp lý giữa dàn 1 HP và dàn 2.5 HP.

CS-MU24YD3Z – Dàn lạnh nối ống gió 2.5 HP

Không gian lớn nhất sử dụng:

Panasonic CS-MU24YD3Z – 2.5 HP

Model phù hợp với:

• Phòng khách lớn.
• Phòng sinh hoạt chung.
• Văn phòng lớn.
• Không gian mở.
• Khu vực có tải lạnh cao.

Nhóm công suất 2.5 HP thường được cân nhắc cho không gian khoảng 30–40 m² trong điều kiện thông thường.

Đối với phòng nhiều kính, hướng Tây hoặc liên thông bếp, nên tính tải lạnh thực tế trước khi chốt công suất.

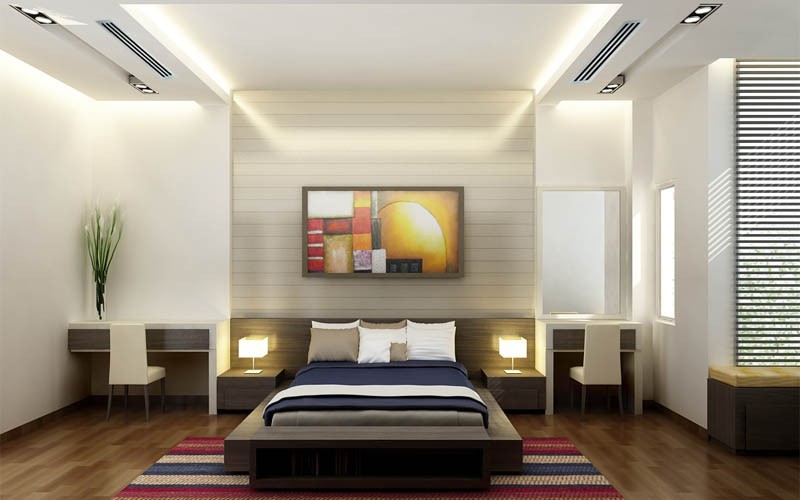

Toàn bộ dàn lạnh giấu trên trần

Điểm nổi bật của combo là cả ba dàn lạnh:

CS-MU9YD3Z + CS-MU12YD3Z + CS-MU24YD3Z

đều là loại âm trần nối ống gió.

Nhờ đó:

• Không chiếm mảng tường.
• Không ảnh hưởng tủ kịch trần.
• Dễ thiết kế vách trang trí.
• Không gian nội thất gọn gàng.
• Phù hợp phong cách hiện đại và tối giản.
• Tăng tính đồng bộ giữa các phòng.

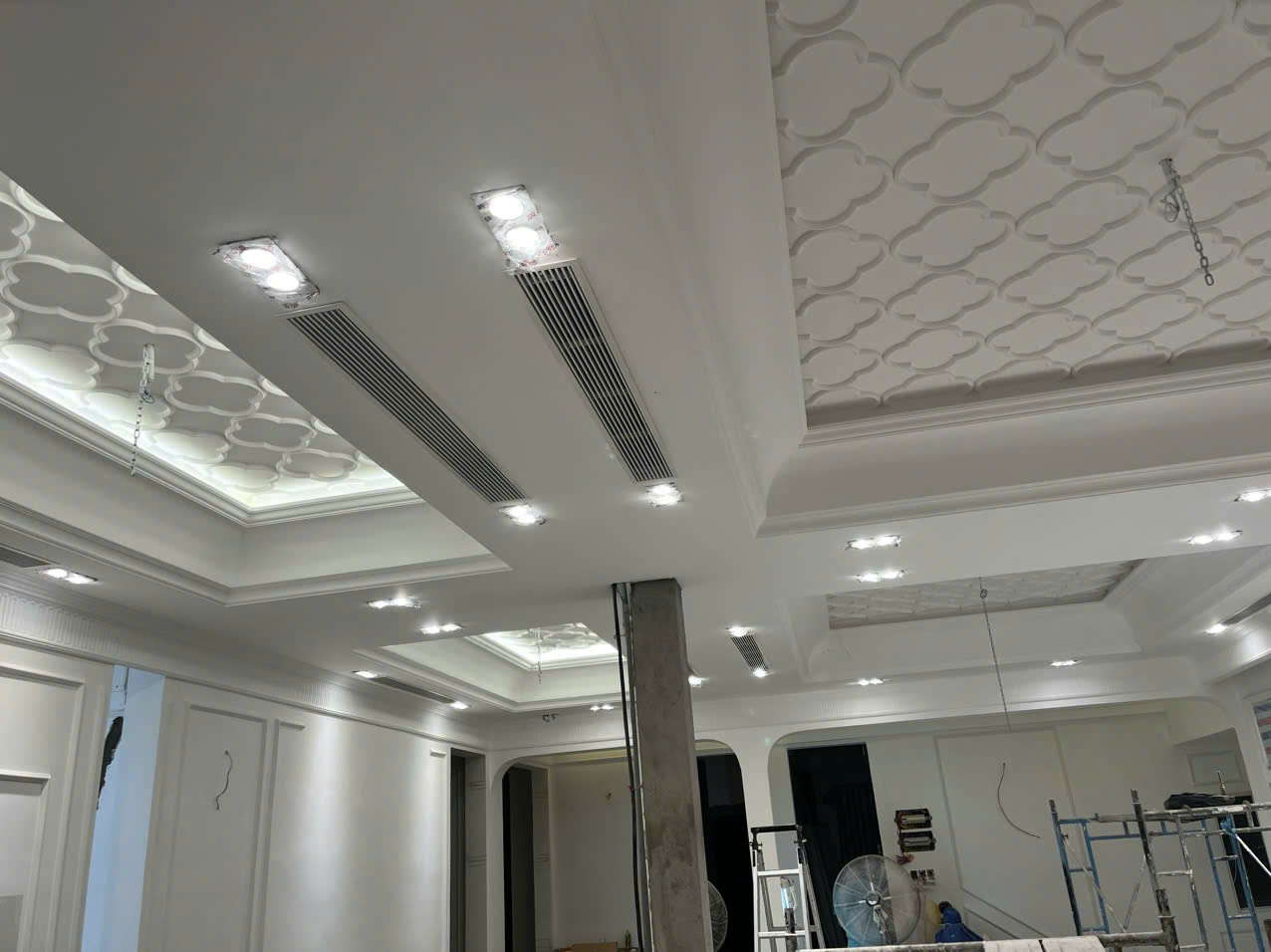

Phân phối khí lạnh qua hệ thống ống gió

Khí lạnh được đưa vào phòng thông qua hệ thống ống gió và cửa gió.

Tùy thiết kế có thể sử dụng:

• Cửa gió nan ngang.
• Cửa gió dài.
• Cửa gió khe.
• Cửa gió tuyến tính.

Điều này giúp vị trí cấp gió được bố trí linh hoạt hơn so với máy lạnh treo tường thông thường.

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, giúp máy nén điều chỉnh công suất dựa trên tải lạnh thực tế.

Ví dụ:

• Chỉ sử dụng phòng nhỏ.
• Bật phòng Master.
• Chỉ sử dụng phòng khách.
• Sử dụng đồng thời nhiều khu vực.

Hệ thống sẽ điều chỉnh công suất theo nhu cầu, hỗ trợ:

• Duy trì nhiệt độ ổn định.
• Hạn chế bật/tắt máy nén liên tục.
• Tối ưu điện năng.
• Vận hành linh hoạt.

Môi chất lạnh R32

Hệ Multi Panasonic sử dụng môi chất lạnh R32.

Ưu điểm:

• Hiệu suất truyền nhiệt tốt.
• Phù hợp với công nghệ Inverter.
• Hỗ trợ nâng cao hiệu quả năng lượng.
• Tác động môi trường thấp hơn một số môi chất lạnh đời cũ.

3 khu vực sử dụng linh hoạt

Mặc dù ba dàn lạnh dùng chung một dàn nóng, từng khu vực vẫn có thể sử dụng theo nhu cầu riêng.

Có thể:

• Chỉ bật 1 phòng.
• Bật 2 phòng.
• Sử dụng cả 3 khu vực.
• Cài đặt nhiệt độ phù hợp cho từng không gian.

Khi nhiều dàn lạnh cùng hoạt động ở tải cao, dàn nóng sẽ phân bổ công suất cho toàn hệ thống.

Phù hợp căn hộ 2 phòng ngủ + 1 phòng khách lớn

Một phương án bố trí điển hình:

Cấu hình này đặc biệt phù hợp với căn hộ có sự chênh lệch rõ rệt về diện tích giữa ba khu vực.

Tổng công suất dàn lạnh tham khảo

Nếu quy đổi theo nhóm công suất phổ biến:

• 1 HP ≈ 9.000 BTU/h
• 1.5 HP ≈ 12.000 BTU/h
• 2.5 HP ≈ 24.000 BTU/h

Tổng công suất dàn lạnh khoảng: 45.000 BTU/h

Trong khi dàn nóng CU-4U34YBZ thuộc nhóm khoảng 32.400 BTU/h danh định.

Với hệ Multi, tổng công suất danh định dàn lạnh có thể cao hơn công suất dàn nóng trong giới hạn tổ hợp mà nhà sản xuất cho phép.

Khi cả ba khu vực cùng yêu cầu tải cao, công suất thực tế của từng dàn lạnh sẽ phụ thuộc vào khả năng phân bổ của dàn nóng.

Lợi thế của cấu hình 1HP + 1.5HP + 2.5HP

Không phải ba phòng nào cũng cần cùng một công suất.

Cấu hình này giúp:

• Phòng nhỏ không bị dư tải.
• Phòng Master có công suất vừa phải.
• Phòng khách lớn được cấp công suất cao hơn.

Nhờ đó hệ thống phù hợp hơn với mặt bằng thực tế so với việc dùng ba dàn lạnh cùng công suất.

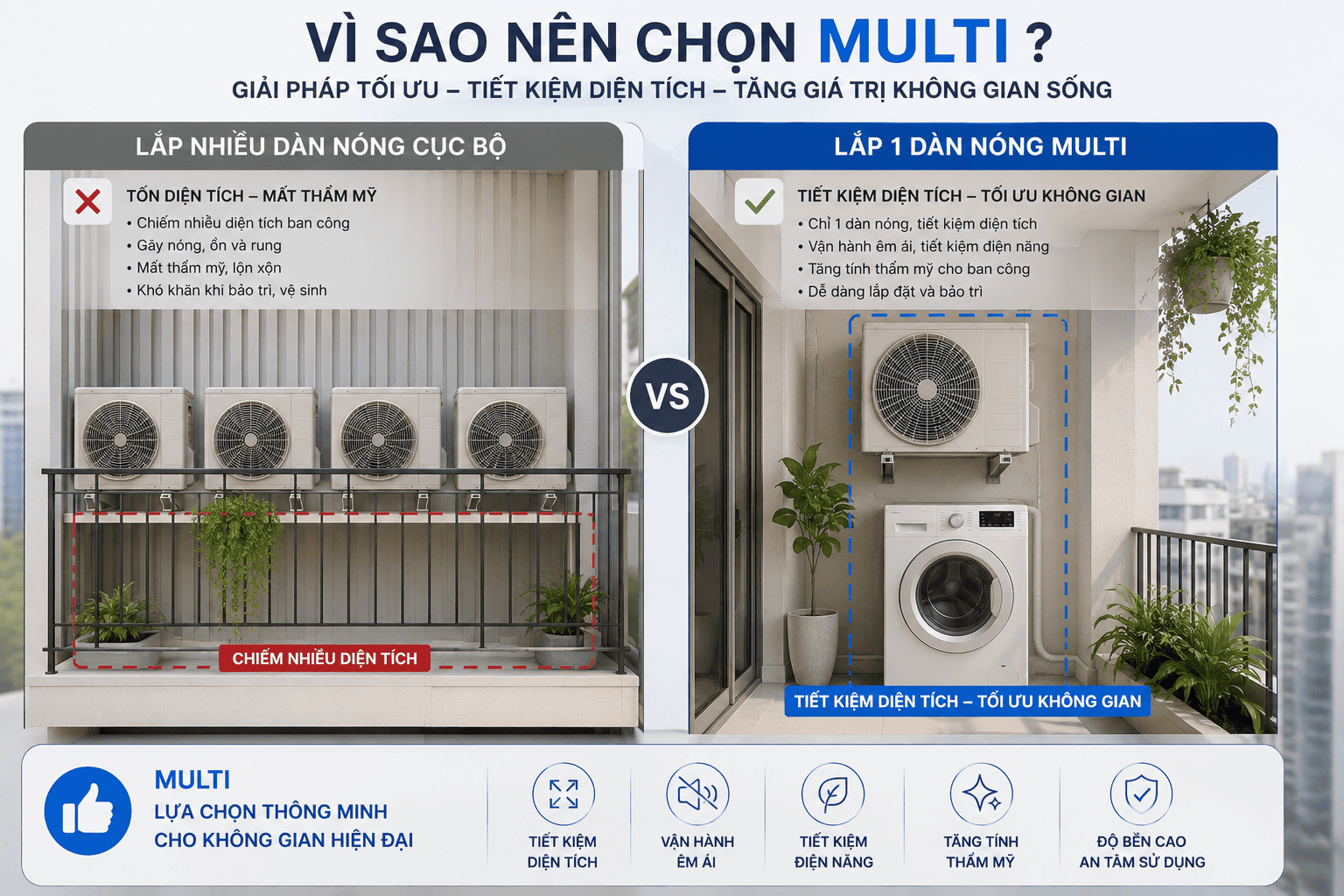

Tối ưu ban công kỹ thuật

Nếu sử dụng 3 máy lạnh độc lập: 3 phòng → 3 dàn nóng . Trong khi với Multi Panasonic: 3 phòng → chỉ 1 dàn nóng CU-4U34YBZ

Không gian tiết kiệm được có thể dùng cho:

• Máy giặt.
• Máy sấy.
• Khu vực phơi đồ.
• Tủ kỹ thuật.
• Các thiết bị khác.

Giải phóng mảng tường nội thất

Do sử dụng toàn bộ dàn lạnh nối ống gió, trong phòng không xuất hiện thân máy lạnh lớn trên tường.

Nhờ đó:

• Dễ bố trí tủ nội thất.
• Không ảnh hưởng tranh trang trí.
• Tăng tính thẩm mỹ.
• Dễ phối hợp với trần và hệ thống đèn.
• Tạo cảm giác cao cấp hơn cho không gian.

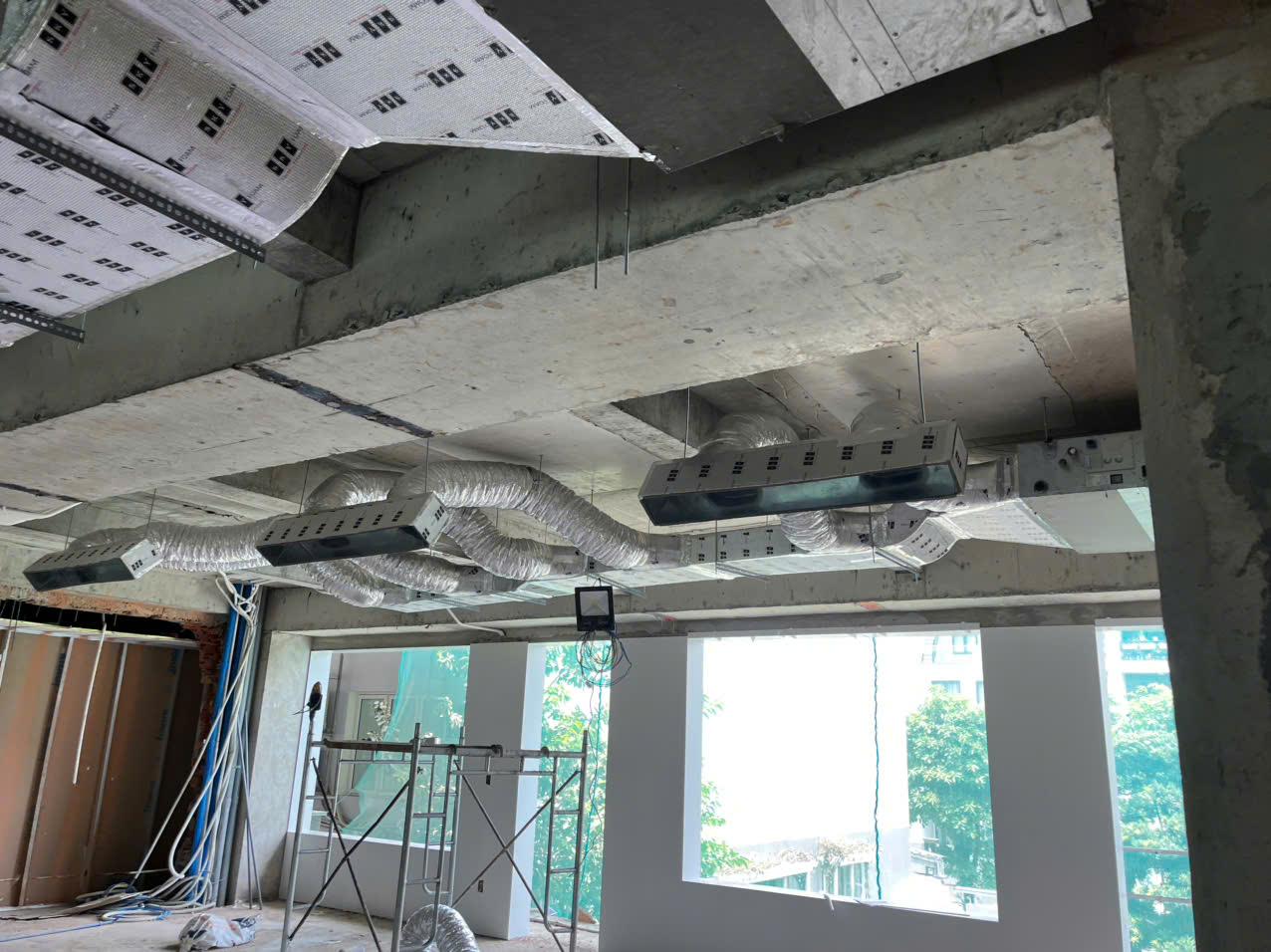

Lưu ý khi thiết kế ống gió

Hiệu quả của dàn lạnh nối ống gió phụ thuộc nhiều vào thiết kế hệ thống phân phối khí.

Cần tính toán:

• Lưu lượng gió.
• Kích thước ống gió.
• Chiều dài đường ống.
• Số lượng co.
• Số lượng nhánh.
• Kích thước cửa gió.
• Vị trí cấp gió.
• Vị trí hồi gió.

Thiết kế phù hợp giúp duy trì lưu lượng gió và hạn chế tiếng ồn.

Bảo ôn hệ thống

Cần bảo ôn đầy đủ:

• Ống gió lạnh.
• Ống đồng.
• Đường nước ngưng.

Việc bảo ôn đúng kỹ thuật giúp:

• Hạn chế thất thoát nhiệt.
• Hạn chế đọng sương.
• Bảo vệ trần.
• Tăng hiệu quả vận hành.

Lưu ý khi thi công Multi Panasonic

Các bước quan trọng:

• Kiểm tra đúng tổ hợp dàn nóng – dàn lạnh.
• Đối chiếu giới hạn tổng công suất kết nối.
• Sử dụng đúng kích thước ống đồng.
• Bảo ôn kín đường ống.
• Thử kín hệ thống.
• Hút chân không trước khi vận hành.
• Kiểm tra tổng chiều dài đường ống.
• Kiểm tra chênh lệch độ cao.
• Thiết kế ống gió đúng lưu lượng.
• Kiểm tra đường nước ngưng.
• Chạy thử và nghiệm thu toàn bộ hệ thống.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

• 01 dàn nóng CU-4U34YBZ – 4.0 HP
• 01 dàn lạnh CS-MU9YD3Z – 1.0 HP
• 01 dàn lạnh CS-MU12YD3Z – 1.5 HP
• 01 dàn lạnh CS-MU24YD3Z – 2.5 HP
• Tổng cộng 03 dàn lạnh
• Cấu hình 1HP + 1.5HP + 2.5HP
• Toàn bộ là dàn lạnh âm trần nối ống gió
• Chỉ sử dụng 01 dàn nóng
• Công nghệ Inverter
• Môi chất lạnh R32
• Phân bổ công suất theo diện tích từng khu vực
• Giải phóng mảng tường
• Tối ưu ban công kỹ thuật
• Phù hợp căn hộ 2 phòng ngủ + 1 phòng khách lớn

Thông số cấu hình Combo

Vì sao nên chọn cấu hình 1HP + 1.5HP + 2.5HP?

Cấu hình này phù hợp với mặt bằng có ba khu vực chênh lệch tải lạnh rõ rệt.

1 HP cho phòng nhỏ.

1.5 HP cho phòng Master hoặc phòng trung bình.

2.5 HP cho phòng khách lớn.

Điểm mạnh nằm ở ba yếu tố:

Phân bổ công suất linh hoạt – toàn bộ dàn lạnh nối ống gió – chỉ 1 dàn nóng Multi Panasonic.

Vì sao nên mua và lắp đặt tại Điện Máy Nguyễn Linh?

Điện Máy Nguyễn Linh cung cấp các dòng máy lạnh Multi Panasonic Inverter, dàn lạnh treo tường, dàn lạnh âm trần nối ống gió và giải pháp điều hòa cho căn hộ, nhà phố, biệt thự, văn phòng và công trình.

Khách hàng được hỗ trợ:

• Tính tải lạnh từng phòng.
• Tư vấn cấu hình Multi.
• Kiểm tra tổ hợp dàn nóng – dàn lạnh.
• Khảo sát công trình.
• Bóc tách khối lượng ống đồng và vật tư.
• Tư vấn phương án ống gió.
• Thi công đường ống.
• Hút chân không.
• Lắp đặt và vận hành.
• Xuất hóa đơn VAT.
• Bảo hành theo chính sách hãng và đơn vị thi công.

Hotline: 0933 318 518

Câu hỏi thường gặp

Combo này gồm những model nào?

Combo gồm: 01 CU-4U34YBZ + 01 CS-MU9YD3Z + 01 CS-MU12YD3Z + 01 CS-MU24YD3Z.

Combo có bao nhiêu dàn lạnh?

Có tổng cộng 03 dàn lạnh âm trần nối ống gió Panasonic.

CS-MU9YD3Z bao nhiêu HP?

Thuộc nhóm 1.0 HP.

CS-MU12YD3Z bao nhiêu HP?

Thuộc nhóm 1.5 HP.

CS-MU24YD3Z bao nhiêu HP?

Thuộc nhóm 2.5 HP.

Combo phù hợp với mặt bằng nào?

Phù hợp với 1 phòng nhỏ + 1 phòng trung bình + 1 phòng lớn, điển hình là phòng ngủ nhỏ + phòng Master + phòng khách lớn.

Có cần bật cả 3 dàn lạnh cùng lúc không?

Không. Người dùng có thể sử dụng từng khu vực theo nhu cầu. Khi nhiều dàn lạnh cùng hoạt động, dàn nóng sẽ phân bổ công suất cho toàn hệ thống.
