Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU12YD3Z + CS-MU18YD3Z

Combo Multi Panasonic 4.0 HP – 3 dàn lạnh nối ống gió 1HP + 1.5HP + 2HP

Combo Multi Panasonic Inverter CU-4U34YBZ / CS-MU9YD3Z + CS-MU12YD3Z + CS-MU18YD3Z là giải pháp điều hòa Multi dành cho căn hộ, nhà phố, biệt thự và văn phòng có 3 khu vực cần làm lạnh với công suất khác nhau.

Hệ thống sử dụng 01 dàn nóng Multi Panasonic 4.0 HP kết nối với 03 dàn lạnh âm trần nối ống gió, giúp giảm số lượng dàn nóng ngoài trời đồng thời mang lại thiết kế nội thất gọn gàng, hiện đại.

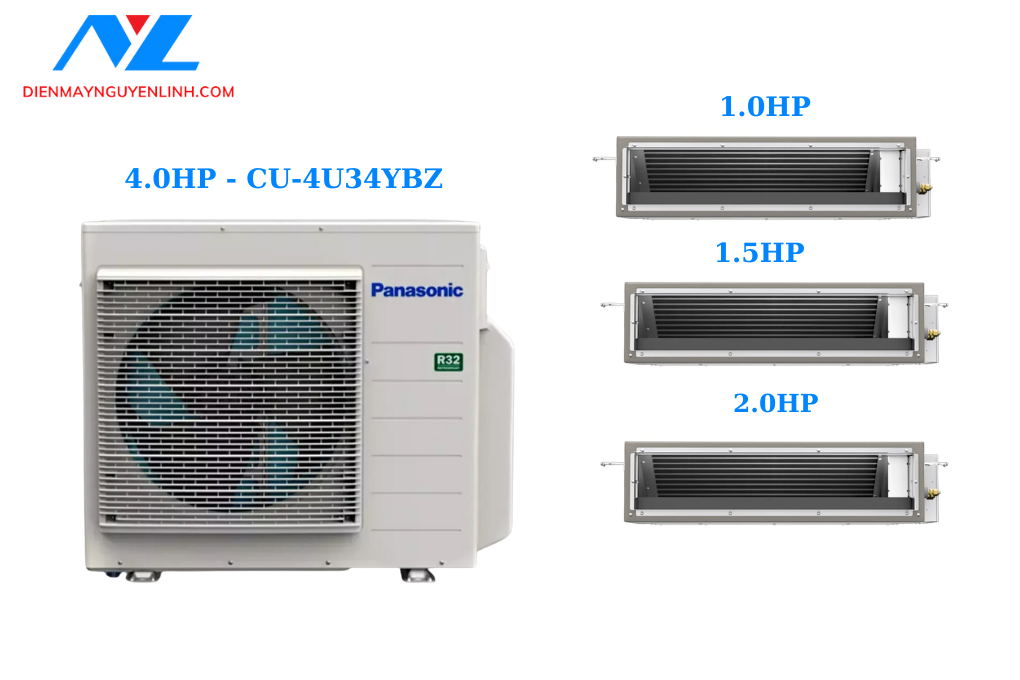

Combo bao gồm

01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
01 dàn lạnh nối ống gió 1.0 HP – CS-MU9YD3Z
01 dàn lạnh nối ống gió 1.5 HP – CS-MU12YD3Z
01 dàn lạnh nối ống gió 2.0 HP – CS-MU18YD3Z

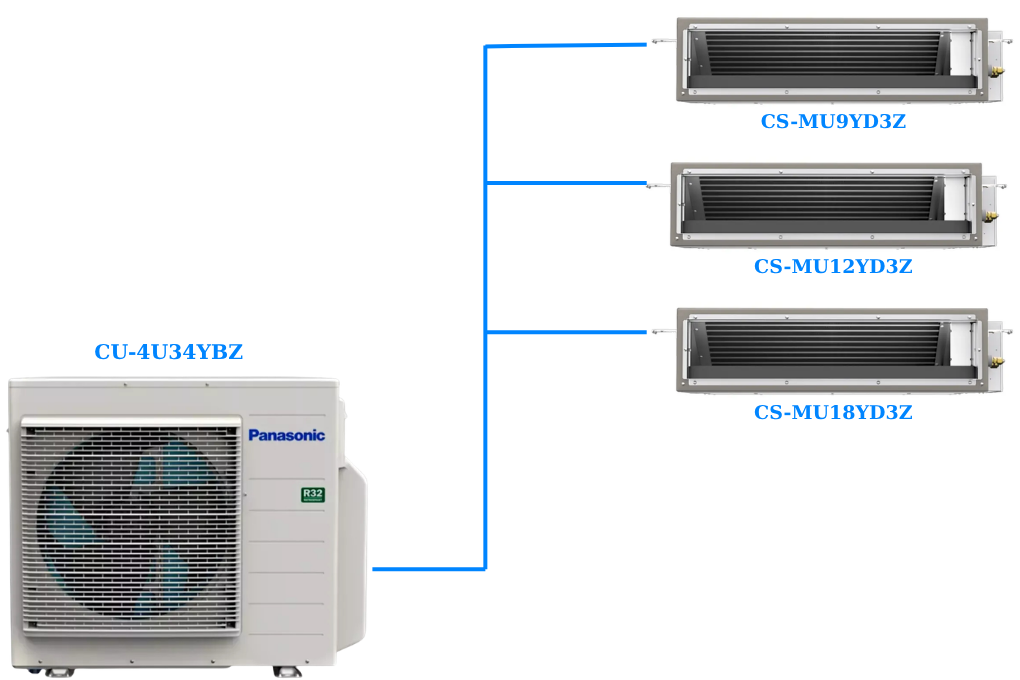

1 dàn nóng cho 3 khu vực

Thay vì sử dụng: 3 phòng → 3 dàn nóng

hệ thống Multi Panasonic CU-4U34YBZ chỉ cần: 3 phòng → 1 dàn nóng

Giải pháp mang lại nhiều lợi ích:

Tiết kiệm diện tích đặt dàn nóng.
Tối ưu ban công kỹ thuật.
Giảm số lượng thiết bị ngoài trời.
Tăng tính thẩm mỹ mặt ngoài công trình.
Phù hợp chung cư giới hạn vị trí đặt dàn nóng.
Từng khu vực có thể sử dụng điều hòa theo nhu cầu.

Cấu hình 1HP + 1.5HP + 2HP

Model	Số lượng	Công suất	Không gian tham khảo
CS-MU9YD3Z	1	1.0 HP	Phòng nhỏ
CS-MU12YD3Z	1	1.5 HP	Phòng trung bình
CS-MU18YD3Z	1	2.0 HP	Phòng lớn

Cấu hình này giúp phân bổ công suất phù hợp hơn với diện tích và tải nhiệt của từng khu vực thay vì sử dụng ba dàn lạnh cùng công suất.

CU-4U34YBZ – Dàn nóng Multi Panasonic 4.0 HP

Panasonic CU-4U34YBZ là dàn nóng thuộc hệ thống Multi-Split Inverter, sử dụng môi chất lạnh R32.

Dàn nóng thuộc nhóm công suất khoảng: 4.0 HP – khoảng 32.400 BTU/h và có khả năng kết nối nhiều dàn lạnh trong cùng một hệ thống.

Ưu điểm của giải pháp Multi là một dàn nóng có thể phục vụ nhiều phòng, đặc biệt phù hợp với căn hộ và công trình không có đủ vị trí để lắp nhiều dàn nóng riêng biệt.

CS-MU9YD3Z – Dàn lạnh nối ống gió 1 HP

Panasonic CS-MU9YD3Z thuộc dòng dàn lạnh âm trần nối ống gió, công suất khoảng 1.0 HP.

Phù hợp với:

Phòng ngủ nhỏ.
Phòng trẻ em.
Phòng làm việc nhỏ.
Phòng đọc sách.
Không gian nhỏ có yêu cầu thẩm mỹ cao.

Trong điều kiện thông thường, nhóm công suất 1 HP thường được cân nhắc cho phòng khoảng dưới 15 m².

CS-MU12YD3Z – Dàn lạnh nối ống gió 1.5 HP

CS-MU12YD3Z có công suất khoảng 1.5 HP, phù hợp cho khu vực có tải lạnh trung bình.

Có thể sử dụng cho:

Phòng ngủ Master.
Phòng làm việc.
Phòng ngủ lớn.
Không gian khoảng 15–20 m² tùy điều kiện thực tế.

Đây là mức công suất trung gian hợp lý giữa dàn 1 HP và 2 HP.

CS-MU18YD3Z – Dàn lạnh nối ống gió 2 HP

Khu vực lớn nhất sử dụng:

Panasonic CS-MU18YD3Z – 2.0 HP

Phù hợp với:

Phòng khách.
Phòng Master lớn.
Phòng sinh hoạt chung.
Văn phòng.
Không gian khoảng 20–30 m² tùy tải nhiệt thực tế.

Đối với phòng khách nhiều kính, hướng Tây, tầng cao hoặc liên thông với khu vực khác, nên tính tải lạnh thực tế trước khi lựa chọn.

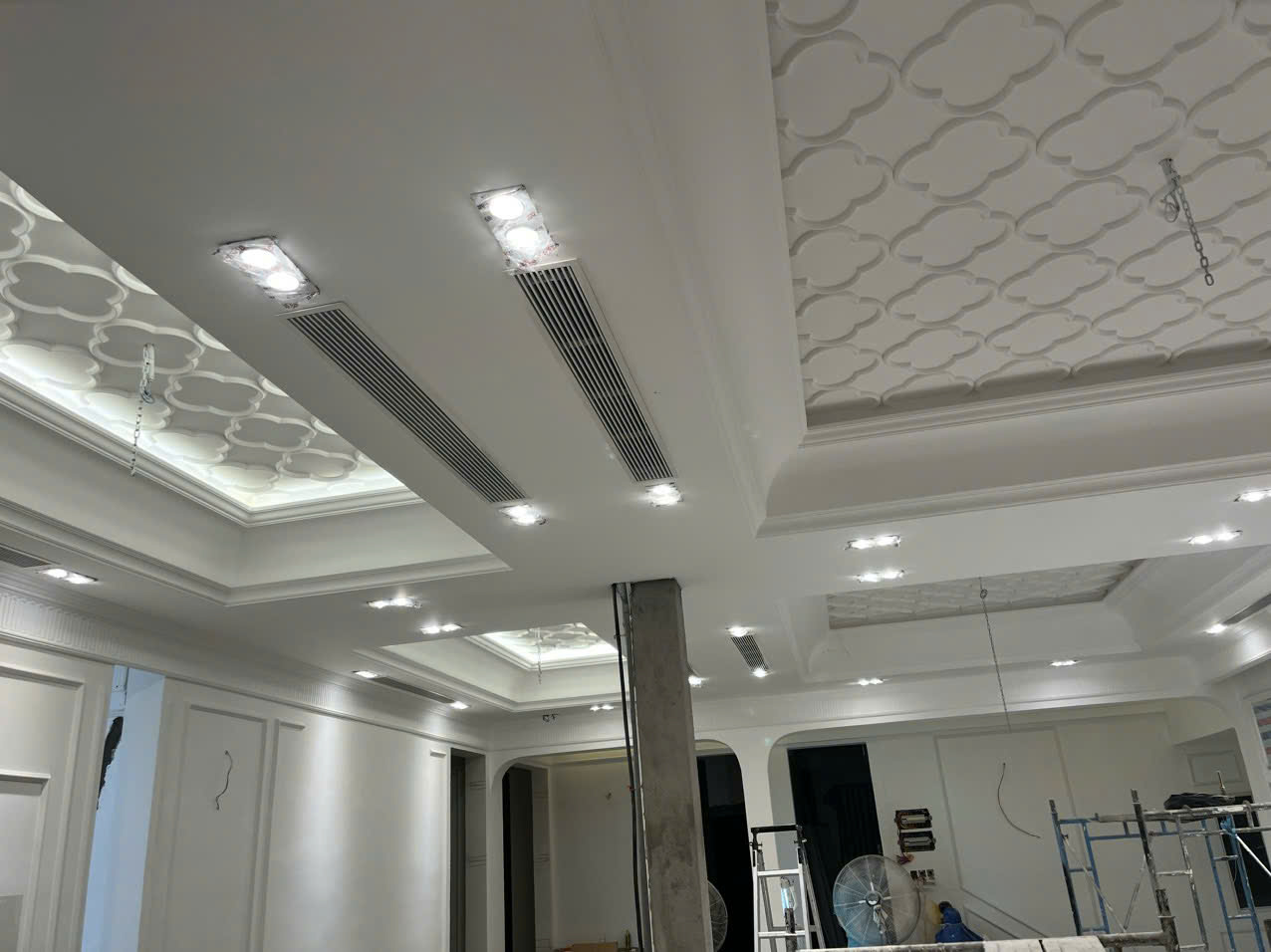

Dàn lạnh âm trần nối ống gió – tăng tính thẩm mỹ

Cả ba model: CS-MU9YD3Z + CS-MU12YD3Z + CS-MU18YD3Z

đều thuộc loại dàn lạnh nối ống gió.

Thân dàn lạnh được bố trí phía trên trần và khí lạnh được phân phối tới không gian thông qua hệ thống ống gió.

Ưu điểm:

Không chiếm diện tích tường.
Không làm ảnh hưởng thiết kế nội thất.
Tạo không gian gọn gàng.
Dễ kết hợp với hệ thống trần và ánh sáng.
Phù hợp căn hộ và nhà ở cao cấp.

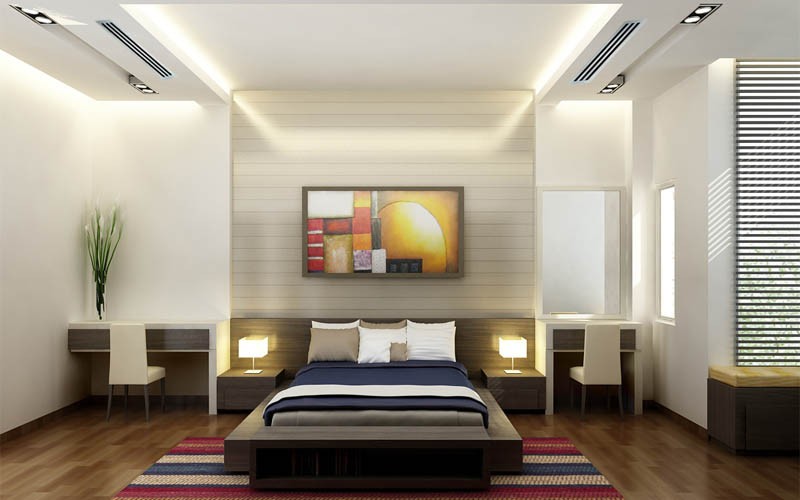

Giải phóng mảng tường nội thất

Do không cần treo thân máy lạnh trên tường, người thiết kế có thể linh hoạt bố trí:

Tủ kịch trần.
Vách TV.
Tủ quần áo.
Tranh trang trí.
Nội thất âm tường.
Hệ thống đèn.

Đây là một trong những lý do dàn lạnh nối ống gió được sử dụng nhiều trong các công trình yêu cầu cao về thẩm mỹ.

Phân phối khí lạnh linh hoạt

Dàn lạnh nối ống gió cho phép bố trí cửa gió phù hợp với kiến trúc của từng phòng.

Có thể sử dụng:

Cửa gió nan ngang.
Cửa gió dài.
Cửa gió khe.
Cửa gió tuyến tính.

Vị trí cấp gió có thể được tính toán theo bố trí nội thất để luồng khí lạnh phân bổ phù hợp hơn trong phòng.

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, cho phép máy nén điều chỉnh công suất theo tải lạnh thực tế của hệ thống.

Ví dụ:

Chỉ sử dụng phòng ngủ.
Chỉ bật phòng khách.
Bật hai khu vực.
Sử dụng cả ba dàn lạnh.

Hệ thống sẽ điều chỉnh hoạt động dựa trên nhu cầu thực tế, hỗ trợ:

Duy trì nhiệt độ ổn định.
Hạn chế máy nén bật/tắt liên tục.
Tối ưu điện năng.
Vận hành linh hoạt theo nhu cầu sử dụng.

Môi chất lạnh R32

Hệ thống sử dụng môi chất lạnh R32, loại gas được sử dụng phổ biến trên các dòng máy lạnh Inverter hiện nay.

Ưu điểm của R32:

Hiệu quả truyền nhiệt tốt.
Phù hợp công nghệ Inverter.
Hỗ trợ nâng cao hiệu suất năng lượng.
Chỉ số tác động nóng lên toàn cầu thấp hơn một số môi chất lạnh thế hệ cũ.

3 khu vực sử dụng linh hoạt

Ba dàn lạnh sử dụng chung một dàn nóng nhưng từng khu vực vẫn có thể vận hành theo nhu cầu.

Người dùng có thể:

Chỉ sử dụng một phòng.
Bật hai phòng.
Sử dụng cả ba khu vực khi cần.
Điều chỉnh nhiệt độ phù hợp theo từng không gian.

Khi nhiều dàn lạnh cùng hoạt động ở tải cao, công suất của dàn nóng sẽ được phân bổ cho toàn hệ thống.

Phù hợp căn hộ 2 phòng ngủ + 1 phòng khách

Một phương án bố trí điển hình:

Khu vực	Model	Công suất
Phòng ngủ nhỏ	CS-MU9YD3Z	1.0 HP
Phòng Master	CS-MU12YD3Z	1.5 HP
Phòng khách	CS-MU18YD3Z	2.0 HP

Đây là cấu hình phù hợp với nhiều căn hộ 2 phòng ngủ hiện nay.

Công suất được phân bổ tăng dần: 1 HP → 1.5 HP → 2 HP

giúp đáp ứng tốt hơn sự khác biệt về diện tích giữa các phòng.

Tổng công suất dàn lạnh khoảng 39.000 BTU/h

Nếu quy đổi theo nhóm công suất:

1 HP ≈ 9.000 BTU/h
1.5 HP ≈ 12.000 BTU/h
2 HP ≈ 18.000 BTU/h

Tổng công suất dàn lạnh khoảng: 9.000 + 12.000 + 18.000 = 39.000 BTU/h

Trong khi dàn nóng CU-4U34YBZ thuộc nhóm khoảng 32.400 BTU/h danh định.

Hệ thống Multi cho phép tổng công suất danh định của dàn lạnh lớn hơn công suất dàn nóng trong phạm vi tổ hợp được nhà sản xuất quy định.

Khi cả ba phòng đồng thời yêu cầu tải lạnh lớn, công suất thực tế sẽ được dàn nóng phân bổ giữa các dàn lạnh.

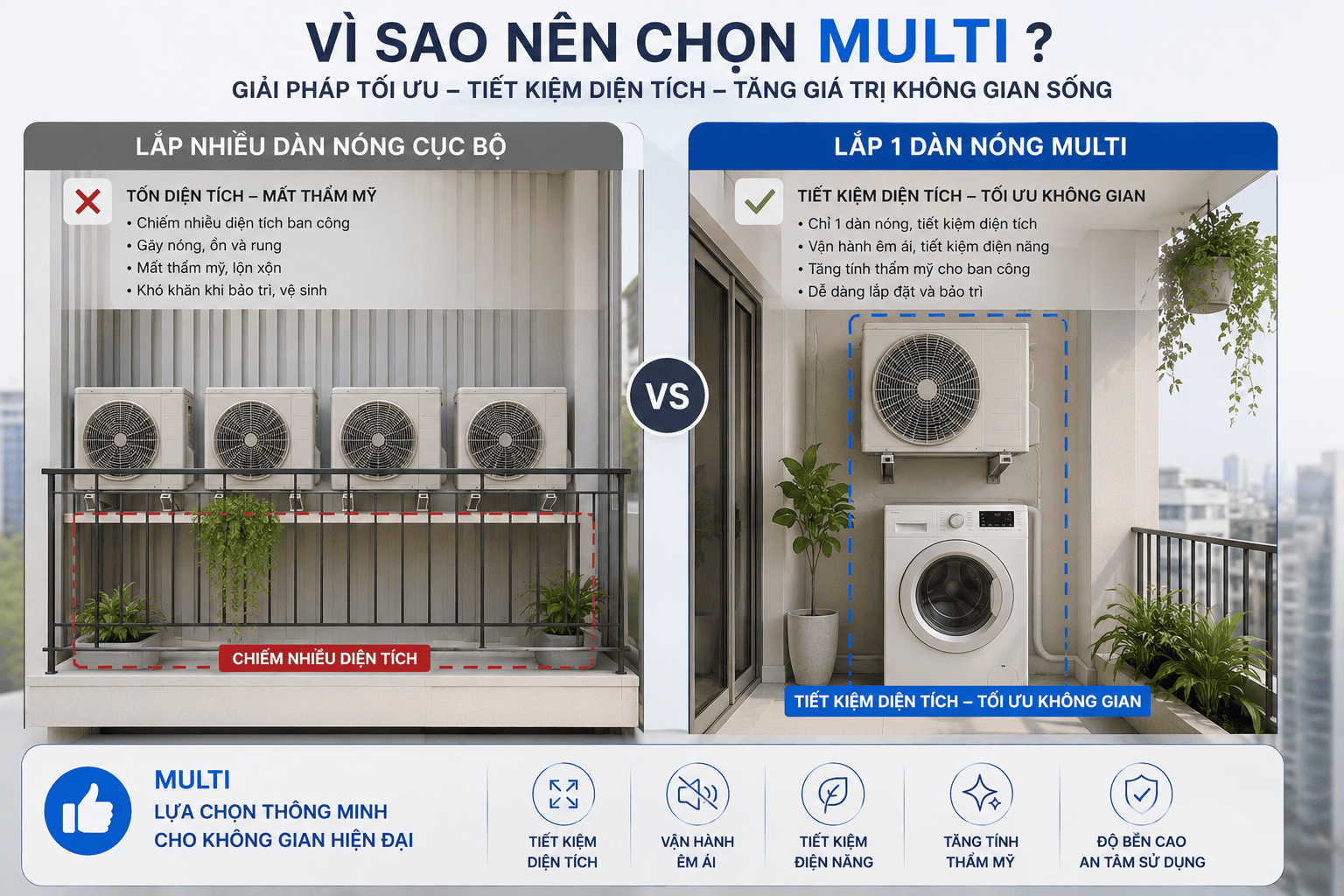

Tối ưu ban công kỹ thuật

Nếu sử dụng ba máy lạnh Split độc lập: 3 phòng → 3 dàn nóng

Với hệ Multi: 3 phòng → chỉ 1 dàn nóng CU-4U34YBZ

Nhờ đó giúp tiết kiệm không gian để bố trí:

Máy giặt.
Máy sấy.
Khu vực phơi đồ.
Tủ kỹ thuật.
Các thiết bị khác.

Đây là lợi thế đặc biệt đáng chú ý đối với căn hộ chung cư.

Lưu ý khi tính tải lạnh

Mức diện tích theo HP chỉ mang tính tham khảo.

Khi lựa chọn công suất thực tế cần xem thêm:

Chiều cao trần.
Hướng nắng.
Hướng Tây.
Diện tích cửa kính.
Số người sử dụng.
Thiết bị sinh nhiệt.
Khả năng cách nhiệt.
Vị trí tầng.
Phòng khách có liên thông với không gian khác hay không.

Việc tính đúng tải lạnh giúp hệ thống đạt hiệu quả tốt hơn và tránh lựa chọn công suất thiếu hoặc dư quá nhiều.

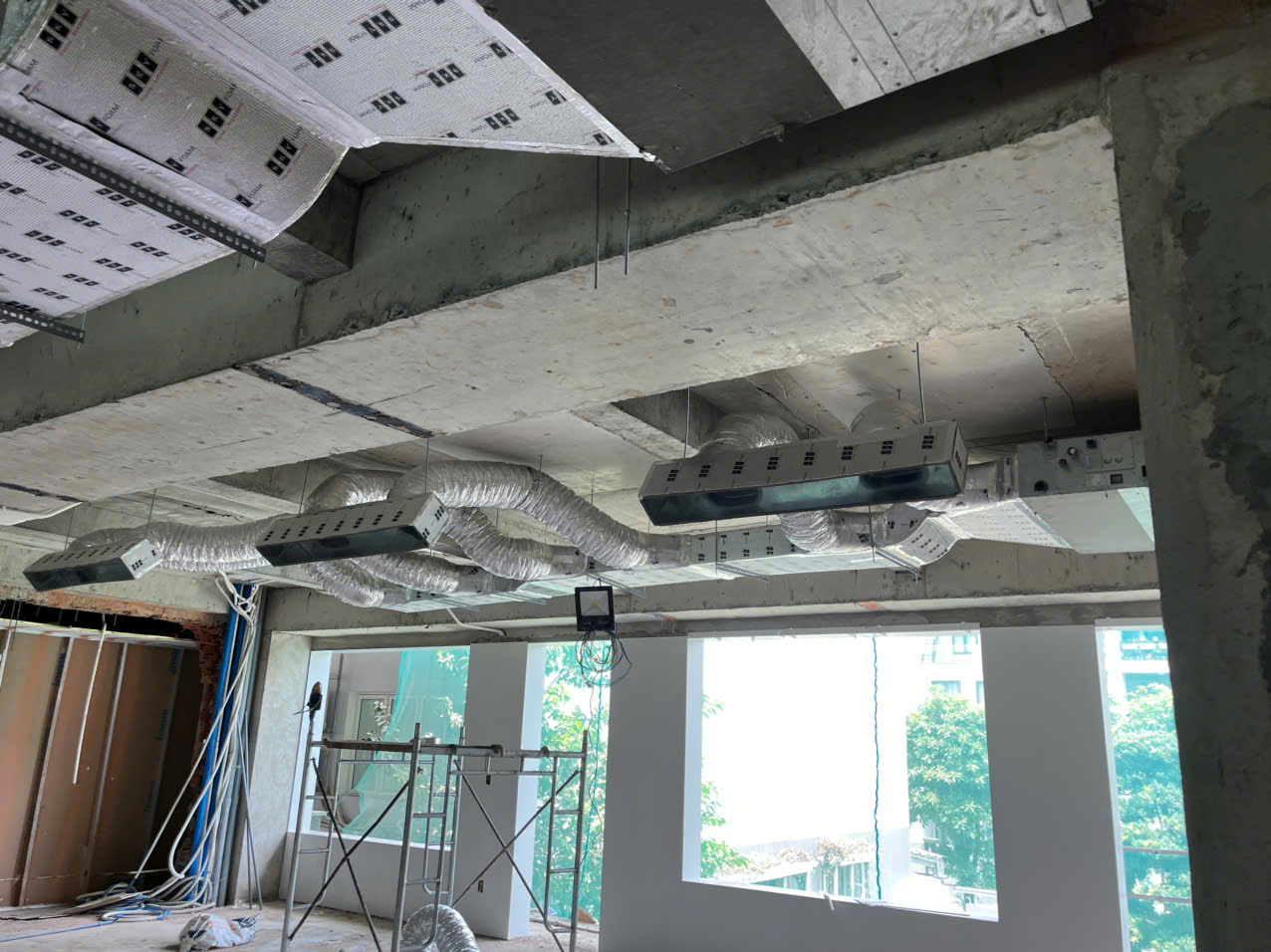

Lưu ý khi thiết kế hệ thống ống gió

Dàn lạnh nối ống gió cần được thiết kế hệ thống phân phối khí phù hợp.

Cần tính toán:

Lưu lượng gió.
Kích thước ống gió.
Chiều dài đường ống.
Số lượng nhánh.
Số lượng co.
Kích thước cửa gió.
Vị trí cửa cấp gió.
Vị trí cửa hồi gió.

Thiết kế đúng giúp duy trì lưu lượng gió, phân phối khí lạnh tốt và hạn chế tiếng ồn.

Bảo ôn đường ống

Các hạng mục cần được bảo ôn đầy đủ gồm:

Đường ống đồng.
Hệ thống ống gió.
Đường nước ngưng.

Bảo ôn đúng kỹ thuật giúp:

Hạn chế thất thoát nhiệt.
Hạn chế đọng sương.
Bảo vệ trần và nội thất.
Nâng cao hiệu quả vận hành.

Lưu ý khi thi công Multi Panasonic

Để hệ thống hoạt động ổn định cần:

Kiểm tra đúng tổ hợp dàn nóng và dàn lạnh.
Đối chiếu giới hạn tổng công suất kết nối.
Sử dụng đúng kích thước ống đồng.
Bảo ôn kín đường ống.
Thử kín hệ thống.
Hút chân không trước khi vận hành.
Kiểm tra chiều dài đường ống.
Kiểm tra chênh lệch độ cao.
Bổ sung môi chất lạnh theo tiêu chuẩn khi cần.
Thiết kế hệ thống ống gió phù hợp.
Kiểm tra đường nước ngưng.
Chạy thử và nghiệm thu trước khi bàn giao.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

01 dàn nóng CU-4U34YBZ – 4.0 HP
01 CS-MU9YD3Z – 1.0 HP
01 CS-MU12YD3Z – 1.5 HP
01 CS-MU18YD3Z – 2.0 HP
Tổng cộng 03 dàn lạnh
Cấu hình 1HP + 1.5HP + 2HP
Tổng công suất dàn lạnh khoảng 39.000 BTU/h
Toàn bộ là dàn lạnh âm trần nối ống gió
Công nghệ Inverter
Môi chất lạnh R32
Chỉ cần 01 dàn nóng
Giải phóng mảng tường nội thất
Tối ưu diện tích ban công
Phù hợp căn hộ 2 phòng ngủ + 1 phòng khách

Thông số cấu hình Combo

Hạng mục	Model	Số lượng	Công suất
Dàn nóng Multi Panasonic	CU-4U34YBZ	1	4.0 HP
Dàn lạnh nối ống gió	CS-MU9YD3Z	1	1.0 HP
Dàn lạnh nối ống gió	CS-MU12YD3Z	1	1.5 HP
Dàn lạnh nối ống gió	CS-MU18YD3Z	1	2.0 HP
Tổng số dàn lạnh	–	3	–
Tổng công suất tham khảo	–	–	Khoảng 39.000 BTU/h
Cấu hình	–	–	1HP + 1.5HP + 2HP
Loại dàn lạnh	–	–	Âm trần nối ống gió
Công nghệ	–	–	Inverter
Môi chất lạnh	–	–	R32

Vì sao nên chọn cấu hình 1HP + 1.5HP + 2HP?

Cấu hình này phù hợp với mặt bằng có ba không gian diện tích khác nhau:

1 HP cho phòng ngủ nhỏ.

1.5 HP cho phòng Master hoặc phòng trung bình.

2 HP cho phòng khách hoặc khu vực lớn.

Thay vì sử dụng ba dàn nóng riêng biệt, toàn bộ hệ thống chỉ sử dụng: 01 CU-4U34YBZ

Ưu điểm chính: 3 khu vực – 3 mức công suất phù hợp – chỉ 1 dàn nóng Multi Panasonic.
