Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU9YD3Z + CS-MU18YD3Z

Combo Multi Panasonic 1 dàn nóng 4.0 HP + 3 dàn lạnh âm trần nối ống gió 1HP + 1HP + 2HP

Combo Multi Panasonic Inverter 4.0 HP CU-4U34YBZ / CS-MU9YD3Z + CS-MU9YD3Z + CS-MU18YD3Z là giải pháp điều hòa Multi dành cho căn hộ cao cấp, nhà phố, biệt thự và văn phòng cần làm lạnh 3 khu vực độc lập, nhưng chỉ sử dụng 01 dàn nóng bên ngoài.

Hệ thống sử dụng hoàn toàn dàn lạnh âm trần nối ống gió Panasonic, giúp giấu thiết bị phía trên trần, giải phóng mảng tường và tăng tính thẩm mỹ cho không gian nội thất.

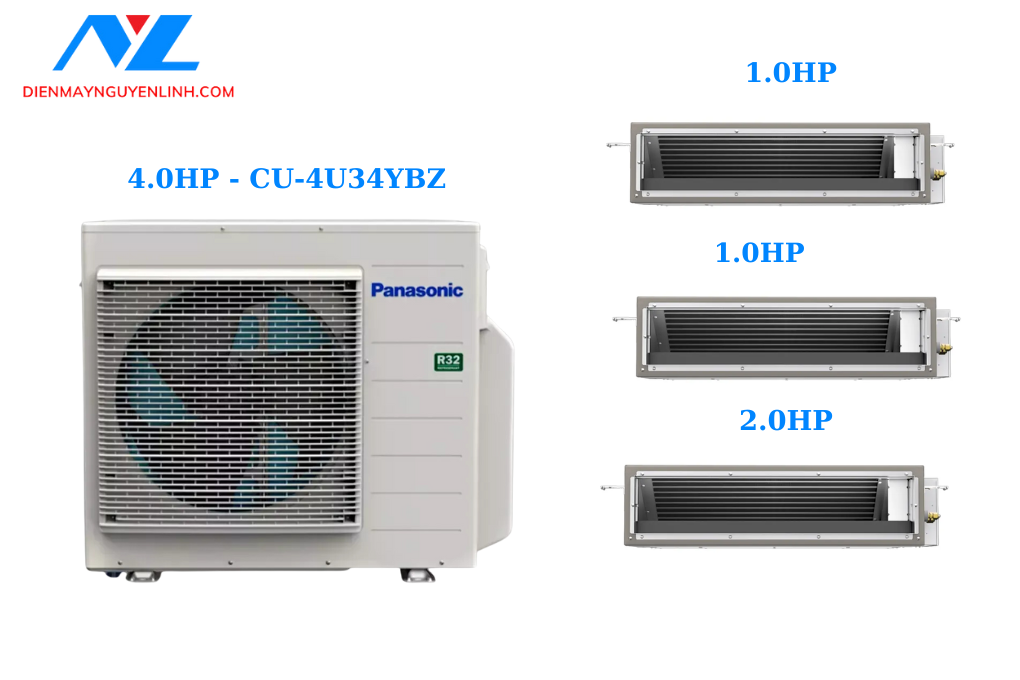

Combo bao gồm

• 01 dàn nóng Multi Panasonic Inverter 4.0 HP – CU-4U34YBZ
• 02 dàn lạnh âm trần nối ống gió 1.0 HP – CS-MU9YD3Z
• 01 dàn lạnh âm trần nối ống gió 2.0 HP – CS-MU18YD3Z

Cấu hình công suất: 1 HP + 1 HP + 2 HP

Đây là cấu hình phù hợp cho công trình có 2 phòng nhỏ và 1 phòng lớn hơn.

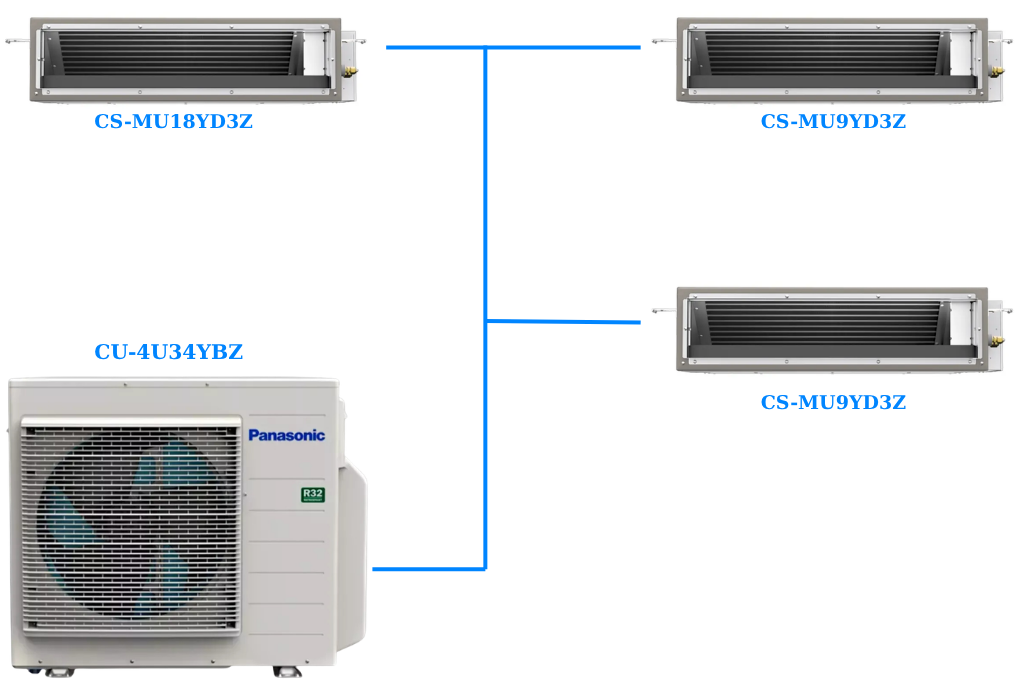

1 dàn nóng kết nối 3 dàn lạnh nối ống gió

Nếu sử dụng ba bộ điều hòa riêng: 3 phòng → 3 dàn nóng

Với Multi Panasonic CU-4U34YBZ: 3 phòng → chỉ 1 dàn nóng

Nhờ đó giúp:

• Giảm số lượng dàn nóng ngoài trời.
• Tiết kiệm diện tích ban công kỹ thuật.
• Giữ mặt ngoài công trình gọn gàng.
• Tăng tính thẩm mỹ.
• Phù hợp chung cư giới hạn vị trí đặt dàn nóng.
• Thuận tiện cho nhà phố và biệt thự.

Cấu hình 1 HP + 1 HP + 2 HP

Ba dàn lạnh được phân bổ:

Cách bố trí này rất phù hợp với:

• Hai phòng ngủ nhỏ.
• Một phòng khách hoặc phòng Master lớn.

Thay vì sử dụng ba dàn lạnh cùng công suất, cấu hình 1HP + 1HP + 2HP giúp phân bổ tải lạnh phù hợp hơn với diện tích từng khu vực.

CU-4U34YBZ – Dàn nóng Multi Panasonic 4.0 HP

Panasonic CU-4U34YBZ thuộc hệ thống Multi-Split Inverter sử dụng môi chất lạnh R32.

Dàn nóng có công suất lạnh danh định khoảng: 9,5 kW – 32.400 BTU/h

và hỗ trợ kết nối tối đa: 4 dàn lạnh

Với cấu hình hiện tại, dàn nóng kết nối 03 dàn lạnh nối ống gió, phù hợp cho căn hộ hoặc công trình có ba khu vực cần điều hòa.

CS-MU9YD3Z – Dàn lạnh nối ống gió 1 HP

Hai phòng nhỏ sử dụng:

Panasonic CS-MU9YD3Z – 1.0 HP

Đây là dàn lạnh âm trần nối ống gió, thân máy được bố trí phía trên trần và phân phối khí lạnh thông qua hệ thống ống gió.

Phù hợp với:

• Phòng ngủ.
• Phòng trẻ em.
• Phòng làm việc nhỏ.
• Phòng đọc sách.
• Không gian nhỏ có yêu cầu thẩm mỹ cao.

Với nhóm công suất 1 HP, model thường được cân nhắc cho phòng nhỏ khoảng dưới 15 m², tùy điều kiện tải nhiệt thực tế.

CS-MU18YD3Z – Dàn lạnh nối ống gió 2 HP

Khu vực lớn hơn sử dụng:

Panasonic CS-MU18YD3Z – 2.0 HP

Model phù hợp với:

• Phòng khách.
• Phòng Master lớn.
• Phòng sinh hoạt chung.
• Văn phòng.
• Không gian có tải lạnh lớn hơn hai phòng còn lại.

Nhóm công suất 2 HP thường được cân nhắc cho không gian khoảng 20–30 m² trong điều kiện thông thường.

Diện tích thực tế cần được tính theo tải nhiệt của từng công trình.

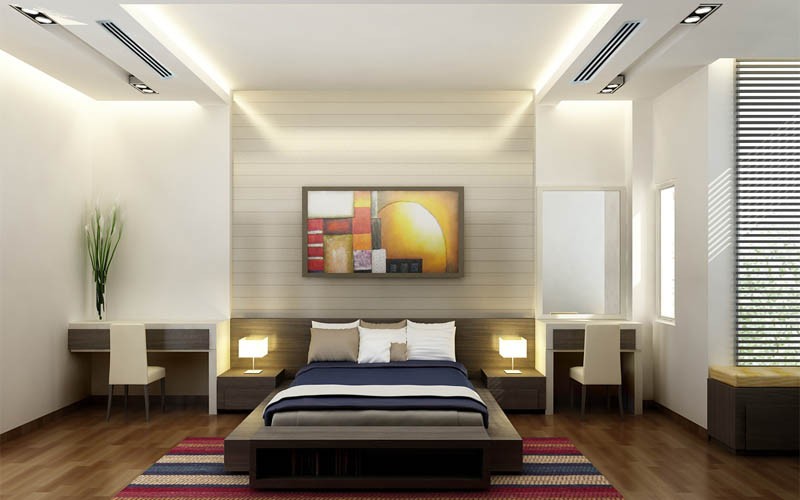

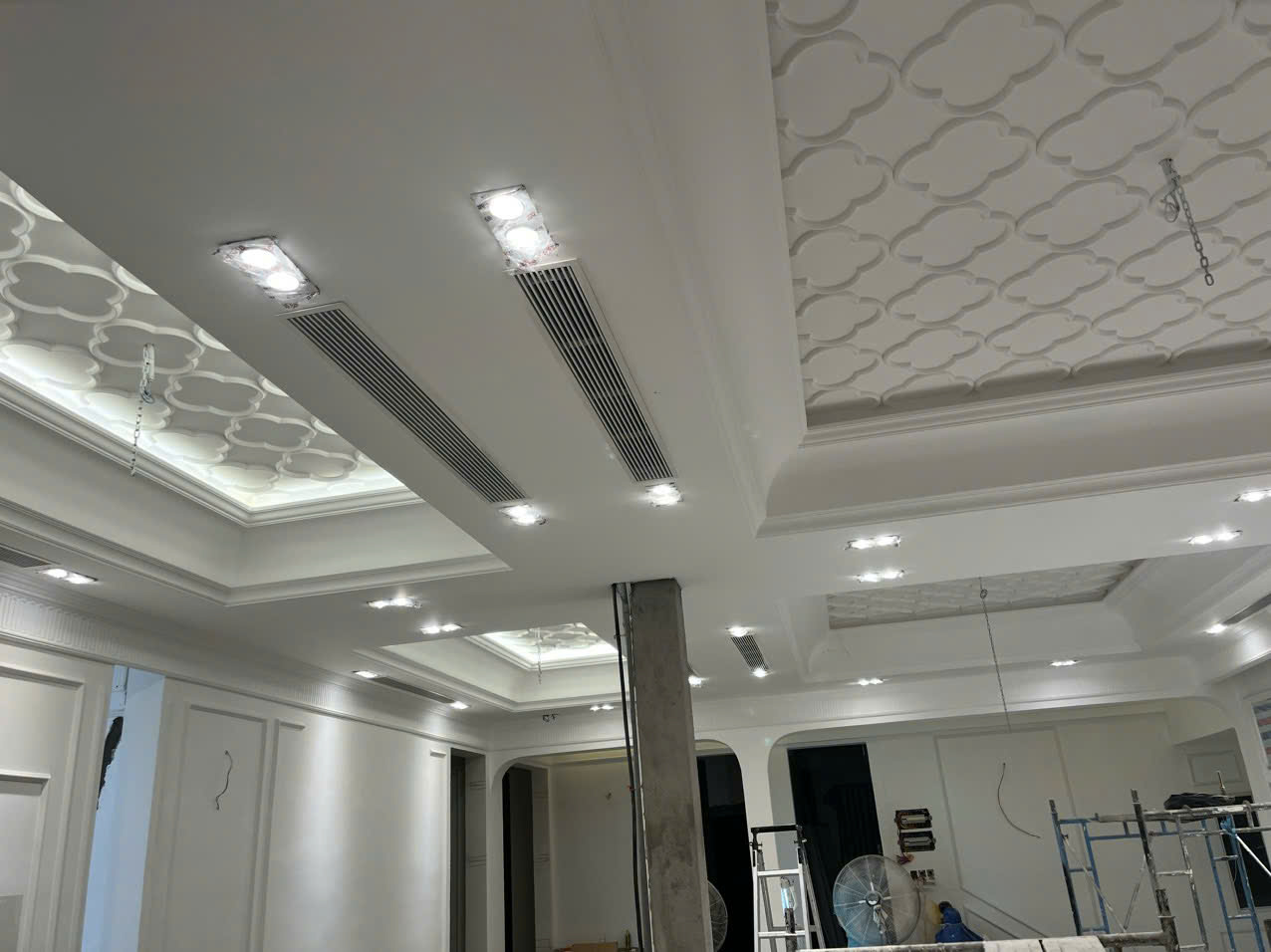

Thiết kế âm trần nối ống gió thẩm mỹ

Điểm nổi bật của bộ ba dàn lạnh CS-MU9YD3Z và CS-MU18YD3Z là toàn bộ thân máy được bố trí phía trên trần.

Trong không gian sử dụng chủ yếu chỉ nhìn thấy hệ thống cửa gió.

Nhờ đó:

• Không chiếm mảng tường.
• Không ảnh hưởng thiết kế tủ.
• Không làm gián đoạn vách trang trí.
• Không gian gọn gàng hơn.
• Dễ đồng bộ với kiến trúc nội thất.
• Phù hợp phong cách hiện đại và tối giản.

Giải phóng mảng tường nội thất

So với dàn lạnh treo tường, giải pháp nối ống gió giúp giải phóng đáng kể phần tường phía trên.

Kiến trúc sư có thể thuận tiện bố trí:

• Tủ kịch trần.
• Vách TV.
• Tủ quần áo.
• Tranh trang trí.
• Nội thất âm tường.
• Hệ thống đèn trang trí.

Đây là lợi thế lớn đối với căn hộ, nhà phố và biệt thự có thiết kế nội thất cao cấp.

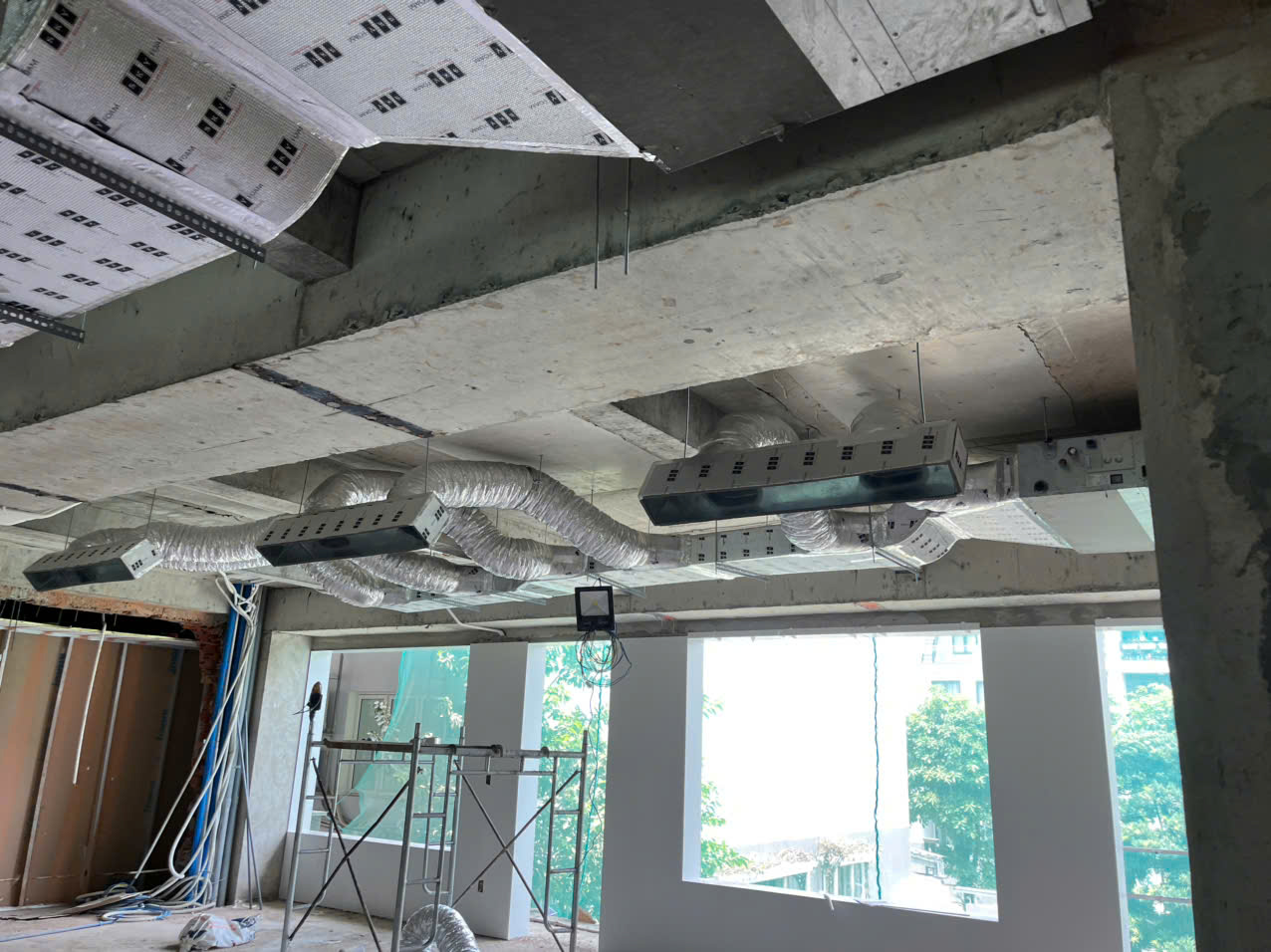

Phân phối khí lạnh qua hệ thống ống gió

Khí lạnh từ dàn lạnh được đưa vào phòng thông qua hệ thống ống gió và cửa gió.

Tùy phong cách thiết kế có thể sử dụng:

• Cửa gió nan ngang.
• Cửa gió dài.
• Cửa gió khe.
• Cửa gió tuyến tính.

Vị trí cấp gió có thể được thiết kế phù hợp với bố cục của từng không gian.

Công nghệ Inverter

Dàn nóng CU-4U34YBZ sử dụng công nghệ Inverter, giúp máy nén điều chỉnh công suất dựa trên tải lạnh thực tế.

Ví dụ:

• Chỉ sử dụng một phòng ngủ.
• Sử dụng đồng thời hai phòng.
• Chỉ bật phòng khách.
• Bật cả ba khu vực.

Hệ thống sẽ điều chỉnh hoạt động phù hợp với số lượng dàn lạnh đang vận hành và nhu cầu làm lạnh thực tế.

Điều này hỗ trợ:

• Duy trì nhiệt độ ổn định.
• Hạn chế bật/tắt máy nén liên tục.
• Tối ưu điện năng.
• Vận hành linh hoạt.

Sử dụng môi chất lạnh R32

Hệ thống Multi Panasonic CU-4U34YBZ sử dụng môi chất lạnh R32.

Ưu điểm:

• Khả năng truyền nhiệt tốt.
• Phù hợp với công nghệ Inverter.
• Hỗ trợ nâng cao hiệu suất năng lượng.
• Tác động nóng lên toàn cầu thấp hơn một số môi chất lạnh thế hệ cũ.

3 khu vực sử dụng linh hoạt

Mặc dù ba dàn lạnh sử dụng chung một dàn nóng, người dùng vẫn có thể vận hành theo nhu cầu từng khu vực.

Có thể:

• Chỉ bật phòng ngủ 1.
• Chỉ bật phòng ngủ 2.
• Chỉ sử dụng phòng khách.
• Bật hai phòng cùng lúc.
• Sử dụng đồng thời cả ba khu vực.

Khi nhiều dàn lạnh cùng hoạt động, dàn nóng sẽ điều chỉnh và phân bổ công suất cho toàn hệ thống.

Phù hợp căn hộ 2 phòng ngủ + 1 phòng khách

Một phương án bố trí điển hình:

Đây là cấu hình phù hợp với nhiều căn hộ 2 phòng ngủ hiện nay.

Hai phòng nhỏ sử dụng dàn 1 HP, trong khi phòng khách có diện tích và tải nhiệt lớn hơn sử dụng dàn 2 HP.

Tổng công suất dàn lạnh khoảng 36.000 BTU/h

Nếu quy đổi theo nhóm công suất: 9.000 + 9.000 + 18.000 = khoảng 36.000 BTU/h

Trong khi dàn nóng CU-4U34YBZ có công suất lạnh danh định khoảng: 32.400 BTU/h

Tỷ lệ kết nối này phù hợp với đặc tính của hệ Multi, trong đó tổng công suất danh định dàn lạnh có thể cao hơn công suất danh định của dàn nóng trong giới hạn tổ hợp mà Panasonic cho phép.

Khi cả ba phòng cùng yêu cầu tải cực đại, công suất thực tế sẽ được dàn nóng phân bổ giữa các dàn lạnh.

Tối ưu ban công kỹ thuật

Nếu sử dụng ba máy lạnh độc lập: 3 phòng → 3 dàn nóng

Trong khi với Multi Panasonic: 3 phòng → 1 dàn nóng CU-4U34YBZ

Phần diện tích tiết kiệm được có thể dành cho:

• Máy giặt.
• Máy sấy.
• Khu vực phơi đồ.
• Tủ kỹ thuật.
• Các thiết bị khác.

Đây là ưu điểm đặc biệt quan trọng đối với căn hộ chung cư.

Lưu ý khi thiết kế ống gió

Hiệu quả của dàn lạnh nối ống gió phụ thuộc rất nhiều vào thiết kế hệ thống phân phối khí.

Cần tính toán:

• Lưu lượng gió.
• Kích thước ống gió.
• Chiều dài ống.
• Số lượng nhánh.
• Số lượng co.
• Kích thước cửa gió.
• Vị trí cấp gió.
• Vị trí hồi gió.

Thiết kế đúng giúp đảm bảo lưu lượng gió phù hợp và hạn chế tiếng ồn khi vận hành.

Bảo ôn đường ống gió

Ống gió lạnh cần được cách nhiệt đầy đủ nhằm:

• Hạn chế thất thoát nhiệt.
• Hạn chế đọng sương.
• Nâng cao hiệu quả làm lạnh.
• Bảo vệ trần và nội thất xung quanh.

Đây là hạng mục cần được thực hiện kỹ ngay từ giai đoạn thi công thô.

Đường nước ngưng

Hệ thống nước ngưng cần được bố trí đúng kỹ thuật.

Cần lưu ý:

• Tạo độ dốc thoát nước phù hợp.
• Bảo ôn đường nước.
• Hạn chế võng ống.
• Kiểm tra khả năng thoát nước.
• Thử nước trước khi hoàn thiện trần.

Lưu ý khi lựa chọn công suất

Diện tích phòng chỉ là thông số tham khảo. Công suất máy lạnh thực tế còn phụ thuộc:

• Chiều cao trần.
• Hướng nắng.
• Hướng Tây.
• Diện tích kính.
• Số người sử dụng.
• Thiết bị sinh nhiệt.
• Khả năng cách nhiệt.
• Vị trí tầng.
• Phòng khách có liên thông bếp hay không.

Đặc biệt với phòng khách sử dụng CS-MU18YD3Z 2 HP, nên tính tải lạnh cụ thể nếu không gian có nhiều kính hoặc liên thông.

Lưu ý khi thi công Multi Panasonic

Hệ thống Multi nối ống gió cần được thi công chính xác ngay từ đầu.

Các hạng mục quan trọng:

• Kiểm tra đúng tổ hợp dàn nóng – dàn lạnh.
• Sử dụng đúng kích thước ống đồng.
• Bảo ôn kín đường ống.
• Thử kín hệ thống.
• Hút chân không trước khi vận hành.
• Kiểm tra tổng chiều dài đường ống.
• Kiểm tra chênh lệch độ cao.
• Bổ sung môi chất lạnh theo tiêu chuẩn nếu cần.
• Thiết kế ống gió đúng lưu lượng.
• Kiểm tra đường nước ngưng.
• Chạy thử toàn bộ hệ thống trước khi nghiệm thu.

Điểm nổi bật của Combo Multi Panasonic CU-4U34YBZ

• 01 dàn nóng CU-4U34YBZ – 4.0 HP
• 02 dàn lạnh CS-MU9YD3Z – 1.0 HP
• 01 dàn lạnh CS-MU18YD3Z – 2.0 HP
• Tổng cộng 03 dàn lạnh
• Cấu hình 1HP + 1HP + 2HP
• Toàn bộ là dàn lạnh âm trần nối ống gió
• Chỉ sử dụng 01 dàn nóng
• Công nghệ Inverter
• Môi chất lạnh R32
• Thiết kế dàn lạnh giấu trên trần
• Giải phóng mảng tường nội thất
• Phân phối khí lạnh qua hệ thống ống gió
• Từng khu vực sử dụng linh hoạt
• Tối ưu diện tích ban công
• Phù hợp căn hộ 2 phòng ngủ + 1 phòng khách

Thông số cấu hình Combo

Vì sao nên chọn cấu hình 1HP + 1HP + 2HP?

Cấu hình này giải quyết rất tốt nhu cầu điều hòa cho mặt bằng có: 2 phòng nhỏ + 1 phòng lớn

Hai dàn CS-MU9YD3Z 1 HP dành cho hai phòng ngủ nhỏ.

Dàn CS-MU18YD3Z 2 HP dành cho phòng khách hoặc khu vực có tải lạnh cao hơn.

Nhờ đó công suất được phân bổ phù hợp thay vì sử dụng cùng một mức công suất cho cả ba phòng.

Ba lợi ích nổi bật: 3 khu vực – toàn bộ dàn lạnh nối ống gió – chỉ 1 dàn nóng Multi Panasonic.

Vì sao nên mua và lắp đặt tại Điện Máy Nguyễn Linh?

Điện Máy Nguyễn Linh cung cấp các dòng máy lạnh Multi Panasonic Inverter, dàn lạnh treo tường, dàn lạnh âm trần nối ống gió và giải pháp điều hòa cho căn hộ, nhà phố, biệt thự, văn phòng và công trình.

Khách hàng được hỗ trợ:

• Tính tải lạnh từng phòng.
• Tư vấn cấu hình Multi.
• Kiểm tra tổ hợp dàn nóng – dàn lạnh.
• Khảo sát công trình.
• Bóc tách khối lượng ống đồng và vật tư.
• Tư vấn phương án ống gió.
• Thi công đường ống.
• Hút chân không.
• Lắp đặt và vận hành.
• Xuất hóa đơn VAT.
• Bảo hành theo chính sách hãng và đơn vị thi công.

Hotline: 0933 318 518

Câu hỏi thường gặp

Combo này gồm những model nào?

Combo gồm: 01 CU-4U34YBZ + 02 CS-MU9YD3Z + 01 CS-MU18YD3Z.

CS-MU9YD3Z là loại dàn lạnh gì?

Đây là dàn lạnh âm trần nối ống gió Panasonic, thuộc nhóm công suất khoảng 1 HP.

CS-MU18YD3Z là loại dàn lạnh gì?

Đây là dàn lạnh âm trần nối ống gió Panasonic, thuộc nhóm công suất khoảng 2 HP.

Combo có bao nhiêu dàn lạnh?

Có tổng cộng 03 dàn lạnh nối ống gió.

Combo phù hợp với bao nhiêu phòng?

Phù hợp cho 3 khu vực, đặc biệt là cấu hình hai phòng nhỏ và một phòng lớn hơn.

Có cần bật cả ba dàn lạnh cùng lúc không?

Không. Từng khu vực có thể sử dụng theo nhu cầu. Khi nhiều dàn lạnh cùng hoạt động, dàn nóng sẽ phân bổ công suất cho toàn hệ thống.

CU-4U34YBZ có thể kết nối tối đa bao nhiêu dàn lạnh?

Dàn nóng hỗ trợ tối đa 4 dàn lạnh, nhưng cấu hình thực tế phải tuân theo bảng tổ hợp kết nối và giới hạn công suất của Panasonic.
